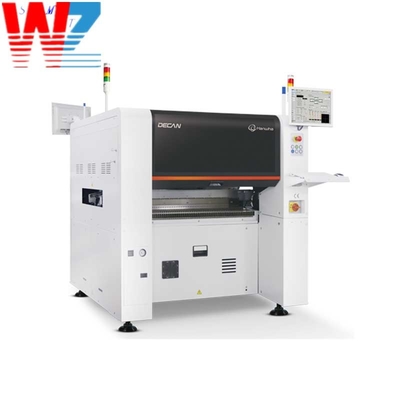

Hanwha Samsung SMT Chip Mounter DECAN S1 S2 Μηχανή επιλογής και θέσης

Hanwha Samsung SMT Chip Mounter DECAN S1 S2 Μηχανή επιλογής και θέσης
Ονομασία μάρκας
SAMSUNG
Μοντέλο προϊόντος
S1 S2
Χώρα Προέλευσης
Νότια Κορέα
Τροποποιημένο
1pcs
Τιμή μονάδων
διαπραγματεύσιμα
Μέθοδος πληρωμής
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Ικανότητα εφοδιασμού
2000 τεμάχια την εβδομάδα
Λεπτομέρειες προϊόντων
Επισημαίνω:

Τσιπ Mounter της Samsung SMT Hanwha

,

Εγκαταστάτης chip DECAN S1 SMT

,

Μηχανή επιλογής και τοποθέτησης SMT
Product Name: Μηχάνημα επιλογής και τοποθέτησης SAMSUNG Hanwha DECAN S1 S2
Brand Name: samsung hanwha
Model: DECAN S1 S2
Core Components: Hanwha DECAN S1
Model Number: DECAN S1 S2
PCB Size: L510xW460mm
The Number Of Spindles: 10 σπιντέλα x 1 γάντρα
PCB Thickness (Mm): 0.38 ~ 4.2
High Speed: 92.000 CPH (κεφαλή HS10)
Weight (Kg): 1,600
Περιγραφή προϊόντων
Λεπτομερείς Προδιαγραφές και Χαρακτηριστικά

Εργαλείο επιλογής και τοποθέτησης SMT SAMSUNG Hanwha DECAN S1 S2

The DECAN S1 and S2 pick and place machines are advanced equipment used in the electronics manufacturing industry for high-speed and accurate placement of surface mount components onto printed circuit boards (PCBs)Προσφέρουν ένα ευρύ φάσμα λειτουργιών και χαρακτηριστικών που ενισχύουν την ακρίβεια, την ταχύτητα και την ευελιξία της τοποθέτησης.

Λειτουργικότητα:
1Τοποθέτηση εξαρτημάτων: Οι μηχανές διάλεξης και τοποθέτησης DECAN S1 και S2 ειδικεύονται στην ακριβή τοποθέτηση εξαρτημάτων επιφανειακής τοποθέτησης σε PCB.Χρησιμοποιούν προηγμένα συστήματα όρασης και ρομποτικά χέρια για να διαλέγουν με ακρίβεια εξαρτήματα από τροφοδοσίες και να τα τοποθετούν σε καθορισμένες θέσεις στο PCB.
2. Ανάθεση υψηλής ταχύτητας: Τα μηχανήματα είναι ικανά να λειτουργούν με υψηλή ταχύτητα, εξασφαλίζοντας την ταχεία και αποτελεσματική τοποθέτηση των εξαρτημάτων.επιτρέπει ταχύτερους χρόνους ανταπόκρισης και βελτίωση της αποδοτικότητας της παραγωγής.
3- Συνεργατικότητα των εξαρτημάτων: Οι μηχανές διάλεξης και τοποθέτησης DECAN S1 και S2 υποστηρίζουν ένα ευρύ φάσμα εξαρτημάτων επιφανειακής τοποθέτησης, συμπεριλαμβανομένων αντίστοιχων, πυκνωτών, ολοκληρωμένων κυκλωμάτων (IC),συστοιχίες σφαιρικών πλέκων (BGAs)Οι μικροελεγκτές μπορούν να χρησιμοποιηθούν σε διάφορα μεγέθη και τύπους συστατικών, καθιστώντας τους κατάλληλους για διαφορετικές απαιτήσεις συναρμολόγησης PCB.
4Συστήματα όρασης και ευθυγράμμιση: Τα μηχανήματα είναι εξοπλισμένα με προηγμένα συστήματα όρασης που παρέχουν ακριβή ευθυγράμμιση και επιθεώρηση των εξαρτημάτων.Αυτά τα συστήματα χρησιμοποιούν κάμερες και αλγόριθμους επεξεργασίας εικόνας για να προσδιορίσουν με ακρίβεια τις θέσεις και τους προσανατολισμούς των εξαρτημάτων, διασφαλίζοντας τη σωστή ευθυγράμμιση κατά τη διαδικασία τοποθέτησης.
5. Ευελιξία τροφοδοσίας: Τα μηχανήματα DECAN S1 και S2 υποστηρίζουν διάφορους τύπους τροφοδοτών, συμπεριλαμβανομένων τροφοδοτών ταινίας, τροφοδοτών ράβδων και τροφοδοτών δίσκων.Επιτρέπει την εύκολη και αποτελεσματική μεταχείριση διαφόρων τύπων συστατικών και μορφών συσκευασίας, εξασφαλίζοντας ομαλή και αδιάλειπτη παραγωγή.
6. Ευφυής Διαχείριση τροφοδοτών: Τα μηχανήματα διαθέτουν ευφυείς δυνατότητες διαχείρισης τροφοδοτών. Μπορούν να ανιχνεύσουν και να παρακολουθήσουν αυτόματα το απόθεμα εξαρτημάτων σε κάθε τροφοδοτή,βελτιστοποίηση της χρήσης των εξαρτημάτων και μείωση του χρόνου εγκατάστασης μεταξύ των σειρών παραγωγήςΑυτό το χαρακτηριστικό βελτιώνει την παραγωγικότητα και ελαχιστοποιεί τα λειτουργικά σφάλματα.
Σχήμα DECAN S1
Σύνοψη Φωτογραφία πτήσης + Φωτογραφία σταθεροποίησης
Αριθμός σπινθήρων 10 σπιντέλα x 1 γάντρα
Ταχύτητα τοποθέτησης 47,000 CPH (βέλτιστο)
Ακριβότητα τοποθέτησης ± 28μm @ Cpk≥ 1.0
Φωτογραφία 03015 ~ □16mm σταθερή κάμερα 42mm ~ □55mm (MFOV) L55mm ~ L75mm Σύνδεσμος (MFOV)
Μέγιστο ύψος 10mm (Fly), 15mm (Fix)
Μίν. μέγεθος PCB (mm) 50 ((L) x 40 ((W)
Μέγιστο μέγεθος PCB (mm) 510 ((L) x 510 ((W) Επιλογή ~ Μέγιστο 1.500 ((L) x 460 ((W)
Δάχος PCB (mm) 0.38 ~ 4.2
Δυνατότητα τροφοδοσίας (8mm πρότυπο) 60εα / 56εα (Καθορισμένη βάση τροφοδοσίας / Καροτσάκι δεξαμενής) 120εα / 112εα (Καθορισμένη βάση τροφοδοσίας / Καροτσάκι δεξαμενής) - Επιλογή
Δύναμη 3Φάση AC200 / 208 / 220 / 240 / 380 / 415VMax. 3,5kVA
Κατανάλωση αέρα 5.0~7.0kgf/cm250Nl/min (πυροβόλη αντλία)
Βάρος (kg) Περίπου 1.600
Εξωτερική διάσταση (mm) 1,430 ((L) x 1,740 ((D) x 1,485 ((H)

Πεδίο χρήσης:
Οι μηχανές διάλεξης και τοποθέτησης DECAN S1 και S2 είναι κατάλληλες για ένα ευρύ φάσμα εφαρμογών συναρμολόγησης PCB, συμπεριλαμβανομένων:
1. Τεχνολογία επιφανειακής τοποθέτησης (SMT) συναρμολόγηση: Χρησιμοποιούνται στην παραγωγή PCB με εξαρτήματα επιφανειακής τοποθέτησης.διασφάλιση ακριβούς ευθυγράμμισης και αξιόπιστων συνδέσεων συγκόλλησης κατά τη διάρκεια της επακόλουθης διαδικασίας συγκόλλησης.
2. Ανάπτυξη πρωτοτύπου: Τα μηχανήματα είναι ιδανικά για την ανάπτυξη πρωτοτύπου και την παραγωγή μικρής κλίμακας.διευκόλυνση αποτελεσματικών κύκλων ανάπτυξης προϊόντων.
3- Μεσαία έως υψηλή παραγωγή: Τα μηχανήματα DECAN S1 και S2 είναι κατάλληλα για περιβάλλον παραγωγής μεσαίων έως υψηλών όγκων.Οι δυνατότητες υψηλής ταχύτητας τοποθέτησής τους και η αποτελεσματική διαχείριση του τροφοδοτητή τους επιτρέπουν την ταχεία και αξιόπιστη συναρμολόγηση μεγάλων ποσοτήτων PCB.
4- Παραγωγή πολλαπλών έργων: Τα μηχανήματα είναι ικανά να χειριστούν την παραγωγή πολλαπλών έργων, όπου διαφορετικά σχέδια PCB παράγονται στην ίδια σειρά παραγωγής.Παρέχουν ταχεία μετάβαση μεταξύ έργων, ελαχιστοποιώντας τον χρόνο διακοπής λειτουργίας και διευκολύνοντας την αποτελεσματική παραγωγή διαφόρων συσσωρευτών PCB.
5Ο αυτοκινητοβιομηχανία, η ηλεκτρονική κατανάλωση και οι τηλεπικοινωνίες: Οι μηχανές διάλεξης και τοποθέτησης DECAN S1 και S2 βρίσκουν εφαρμογές σε διάφορες βιομηχανίες, συμπεριλαμβανομένων της αυτοκινητοβιομηχανίας, της ηλεκτρονικής κατανάλωσης,και τηλεπικοινωνιώνΑκολουθούν τις απαιτήσεις υψηλής ποιότητας και αξιοπιστίας αυτών των τομέων, εξασφαλίζοντας την ακριβή και συνεπή τοποθέτηση των εξαρτημάτων.
Οι μηχανές διάλεξης και τοποθέτησης DECAN S1 και S2 παρέχουν προηγμένη λειτουργικότητα για υψηλής ταχύτητας και ακριβή τοποθέτηση εξαρτημάτων στην συναρμολόγηση PCB.Διαδραματίζουν κρίσιμο ρόλο στη διαδικασία παραγωγής ηλεκτρονικών συσκευών., διασφαλίζοντας την αποτελεσματική παραγωγή και την αξιόπιστη απόδοση των ηλεκτρονικών προϊόντων.

Hanwha Samsung SMT Chip Mounter DECAN S1 S2 Μηχανή επιλογής και θέσης 0Hanwha Samsung SMT Chip Mounter DECAN S1 S2 Μηχανή επιλογής και θέσης 1

Hanwha Samsung SMT Chip Mounter DECAN S1 S2 Μηχανή επιλογής και θέσης 2
