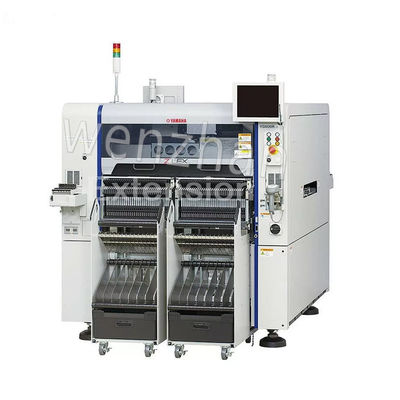

Μηχανή τοποθέτησης SMT YAMAHA YSM20R PICK AND PLACE MACHINE

Μηχανή τοποθέτησης SMT YAMAHA YSM20R PICK AND PLACE MACHINE
Ονομασία μάρκας
YAMAHA
Μοντέλο προϊόντος
YSM20R
Χώρα Προέλευσης
Κίνα
Τροποποιημένο
1
Τιμή μονάδων
84507$
Μέθοδος πληρωμής
L/C,D/A,D/P,T/T,Western Union,MoneyGram
Ικανότητα εφοδιασμού
500
Λεπτομέρειες προϊόντων
Επισημαίνω:

0Μηχανή τοποθέτησης SMT.45MPa

,

Μηχανή τοποθέτησης SMT YSM20R

,

140 Μηχανή τοποθέτησης τροφοδοτών SMT
Product Name: Μηχανή επιλογής και θέσης Yamaha YSM20R
Application: Γραμμή συναρμολόγησης PCB
Brand: Σάμοχα
Quality: 100% δοκιμασμένο
Speed: 95,000 CPH
Applicable Components: 0201 έως 45×45 mm
Supply Gas Source: 0.45Mpa
Feeder Number: 140
Dimension: L 1,374 × W 1,857 × H 1,445 mm
Package: ξύλινο κουτί
Περιγραφή προϊόντων
Λεπτομερείς Προδιαγραφές και Χαρακτηριστικά
Μηχανή τοποθέτησης SMT YAMAHA YSM20R PICK AND PLACE MACHINE

The Yamaha YSM20R pick and place machine is a highly advanced automated assembly system used in the electronics manufacturing industry for placing surface mount devices (SMDs) onto printed circuit boards (PCBs)Ο σχεδιασμός και η λειτουργικότητά του καθιστούν δυνατή την αποτελεσματική και ακριβή τοποθέτηση των εξαρτημάτων, συμβάλλοντας στη δημιουργία υψηλής ποιότητας ηλεκτρονικών συγκροτήσεων.

Αρχή λειτουργίας:
  1. Τροφοδοσία εξαρτημάτων: Το YSM20R χρησιμοποιεί διάφορους τροφοδότες για να διατηρεί και να τροφοδοτεί τα SMD. Αυτοί οι τροφοδότες μπορούν να φιλοξενήσουν διαφορετικά μεγέθη και τύπους εξαρτημάτων, εξασφαλίζοντας ευελιξία στην παραγωγή.
  2. Σύστημα όρασης: Το μηχάνημα είναι εξοπλισμένο με ένα προηγμένο σύστημα όρασης που εντοπίζει και εντοπίζει τα εξαρτήματα στις τροφοδοτικές συσκευές..
  3. Μηχανισμός επιλογής και τοποθέτησης: Η κεφαλή επιλογής και τοποθέτησης, που διαθέτει πολλαπλούς ακροφύσια, κινείται στους άξονες X και Y του μηχανήματος.Διαλέγει συστατικά από τους τροφοδοτητές χρησιμοποιώντας αναρρόφηση και στη συνέχεια τα τοποθετεί στο PCB με υψηλή ακρίβεια.
  4. Ρυθμισμός άξονα Z: Το μηχάνημα διαθέτει επίσης μηχανισμό άξονα Z που επιτρέπει ακριβή ρύθμιση ύψους, εξασφαλίζοντας ότι τα εξαρτήματα τοποθετούνται με ακρίβεια στις πλακέτες PCB.
  5. Παρακολούθηση σε πραγματικό χρόνο: Το YSM20R παρακολουθεί ολόκληρη τη διαδικασία συναρμολόγησης σε πραγματικό χρόνο, επιτρέποντας άμεσες προσαρμογές και διασφαλίζοντας σταθερή ποιότητα.
Σχήμα YSM20R
Εφαρμόσιμες διαστάσεις PCB Διπλό στάδιο Μοναδικό PCB: L810*W490 mm έως L50*W50 mm
(Μόνο για την επιλογή 2 ακτίνων του άξονα Χ) Διπλό PCB: L380*W490 mm έως L50*W50 mm
Μία λωρίδα Από το L810*W490 mm έως το L50*W50 mm
Ικανότητα τοποθέτησης Δύο ακτίνες στον άξονα Χ: 95.000 CPH (υπό βέλτιστες συνθήκες όπως ορίζονται από την Yamaha Motor) όταν χρησιμοποιούνται 2 κεφαλές υψηλής ταχύτητας (HM)
Εφαρμόσιμα εξαρτήματα Πολυτοπική κεφαλή υψηλής ταχύτητας (HM) * 0201 έως 45*45 mm
L100 mm, H15 mm ή λιγότερο
Ευέλικτη πολυ (FM) κεφαλή 03015 έως 55*55 mm
L100 mm, H28 mm ή λιγότερο
*Το ύψος του εξαρτήματος 6,5 mm ή μεγαλύτερο ή το μέγεθος του εξαρτήματος 12 mm σε μήκος/λάθος ή μεγαλύτερο απαιτεί προαιρετική πολλαπλή κάμερα.
Παρακαλούμε επικοινωνήστε μαζί μας για πληροφορίες σχετικά με την τοποθέτηση των εξαρτημάτων 0201.
Ακρίβεια τοποθέτησης Υπό βέλτιστες συνθήκες όπως ορίζεται από την Yamaha Motor
(όταν χρησιμοποιούνται τυποποιημένα υλικά αξιολόγησης):
±0,035 mm (±0,025 mm) Cpk;1.0 (3?)
Αριθμός τύπων συστατικών Σταθερή πλάκα 140 τύποι το πολύ.
(ισοδύναμο τροφοδοτήρα ταινίας πλάτους 8 mm)
Τροφοδοτική άμαξα Μέγιστο 128 τύποι.
(ισοδύναμο τροφοδοτήρα ταινίας πλάτους 8 mm)
Τραπέζι 10 τύποι: Τύπος μεταφοράς (μέγιστο, όταν είναι εξοπλισμένο με cATS10)
30 τύποι: σταθερός τύπος (μέγιστο, όταν είναι εξοπλισμένος με sATS30)
Ηλεκτρική τροφοδοσία Τριφογενής εναλλασσόμενος 200/208/220/240/380/400/416V ± 10% 50/60Hz
Προμήθεια αέρα Καθαρός ξηρός αέρας 0,45 MPa και άνω
Εξωτερικές διαστάσεις (εκτός από προεξοχές) L 1,374*W 1,857*H 1,445 mm
Βάρος 2,050 kg
Οδηγίες χρήσης:
  1. Εγκατάσταση: τοποθετήστε το YSM20R σε κατάλληλο περιβάλλον με τις απαραίτητες συνδέσεις ρεύματος και δεδομένων.
  2. Συστατικά φορτίου: Γεμίστε τους τροφοδοτητές με τα απαιτούμενα SMD, διασφαλίζοντας την ορθή ευθυγράμμιση τους για τη λειτουργία επιλογής και τοποθέτησης.
  3. Διαμόρφωση ρυθμίσεων μηχανής: Χρησιμοποιήστε τη φιλική προς το χρήστη διεπαφή για την εισαγωγή παραμέτρων παραγωγής, συμπεριλαμβανομένων των τύπων εξαρτημάτων, των ταχυτήτων τοποθέτησης και των ρυθμίσεων προγραμματισμού.
  4. Αρχή παραγωγής: Ξεκινήστε το μηχάνημα και παρακολουθήστε τη διαδικασία επιλογής και τοποθέτησης.
  5. Τακτική συντήρηση: Εκτελέστε τακτικούς ελέγχους και συντήρηση για να εξασφαλιστεί η βέλτιστη απόδοση και μακροζωία της μηχανής.
Πεδία εφαρμογής:

Η Yamaha YSM20R χρησιμοποιείται ευρέως σε:

  1. Ηλεκτρονική κατασκευή: Για την συναρμολόγηση καταναλωτικών ηλεκτρονικών συσκευών, εξαρτημάτων αυτοκινήτων και βιομηχανικών συσκευών.
  2. Ιατρικές συσκευές: Για την ακριβή συναρμολόγηση ιατρικού εξοπλισμού που απαιτεί υψηλή αξιοπιστία.
  3. Τηλεπικοινωνίες: στην παραγωγή συσκευών επικοινωνίας που απαιτούν ακριβή τοποθέτηση των εξαρτημάτων.

Η μηχανή επιλογής και τοποθέτησης Yamaha YSM20R είναι απαραίτητη για τη βελτίωση της αποτελεσματικότητας και της ποιότητας στις διαδικασίες ηλεκτρονικής συναρμολόγησης, καθιστώντας την πολύτιμο περιουσιακό στοιχείο στα σύγχρονα περιβάλλοντα παραγωγής.
