60Mhz υπέρυθρος φούρνος επανεισφοράς, 10 ζώνες μεταγωγός φούρνος επανεισφοράς
10 ζώνες υπέρυθρου φούρνου επαναρρόφησης
,60Mhz υπέρυθρος φούρνος επανεξέτασης
,10 ζώνες μεταγωγικός φούρνος επαναροής

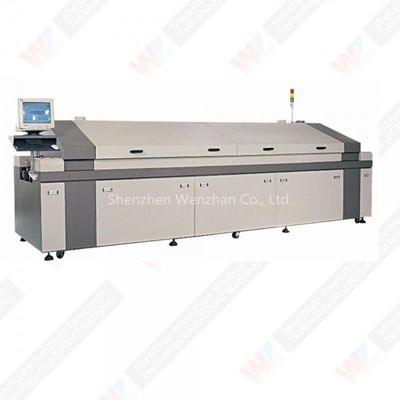

Ο φούρνος reflow είναι μια υψηλής ποιότητας και αποτελεσματική συσκευή που χρησιμοποιείται για τη συγκόλληση ηλεκτρονικών εξαρτημάτων σε πλακέτες εκτυπωμένων κυκλωμάτων (PCB).Χρησιμοποιεί τις αρχές της υπέρυθρης ακτινοβολίας (IR) και της θέρμανσης με σύμβαση για την επίτευξη ακριβούς και ομοιόμορφου ελέγχου της θερμοκρασίας κατά τη διάρκεια της διαδικασίας συγκόλλησης.
Εξοπλισμένος με προηγμένα χαρακτηριστικά και τεχνολογία αιχμής, ο φούρνος Reflow είναι ένα απαραίτητο εργαλείο στη βιομηχανία παραγωγής ηλεκτρονικών προϊόντων.Βοηθά στη διασφάλιση της αξιοπιστίας και της αντοχής των ηλεκτρονικών συσκευών επιτρέποντας ασφαλείς συνδέσεις συγκόλλησης μεταξύ συστατικών και PCB.
Ο φούρνος αποτελείται από σύστημα μεταφοράς με ιμάντα που μεταφέρει τα PCB μέσω διαφόρων ζωνών θέρμανσης.κάθε μία με το δικό της προφίλ θερμοκρασίας και διάρκειαΗ ζώνη προθέρμανσης αυξάνει σταδιακά τη θερμοκρασία των PCB σε σημείο όπου η συγκόλληση μπορεί να λιώσει και να σχηματίσει στερεές συνδέσεις.
Στην ζώνη απορροφής, τα PCB διατηρούνται σε σταθερή θερμοκρασία για συγκεκριμένο χρονικό διάστημα. Αυτό επιτρέπει στην συγκόλληση να επαναρρέει πλήρως, δημιουργώντας αξιόπιστες συνδέσεις συγκόλλησης.τα PCB θερμαίνονται γρήγορα στη μέγιστη θερμοκρασία και ψύνονται γρήγορα, κλειδώνει τις συνδέσεις συγκόλλησης στη θέση τους.
Ο φούρνος Reflow έχει σχεδιαστεί για να χωρέσει διαφορετικά μεγέθη και σχήματα PCB, επιτρέποντας ευελιξία στην παραγωγή.διασφάλιση σταθερών αποτελεσμάτων συγκόλλησης σε πολλαπλές παρτίδες.
Επιπλέον, ο φούρνος είναι εξοπλισμένος με φιλική προς τον χρήστη διεπαφή, η οποία επιτρέπει στους χειριστές να ορίζουν και να ρυθμίζουν εύκολα τις παραμέτρους.Διαθέτει επίσης ένα σύστημα παρακολούθησης που παρέχει δεδομένα σε πραγματικό χρόνο για τα προφίλ θερμοκρασίας και την κατάσταση της παραγωγής, διευκολύνοντας τη βελτιστοποίηση των διαδικασιών και τον έλεγχο της ποιότητας.
Ο φούρνος Reflow είναι εξαιρετικά αποδοτικός, με σύντομο χρόνο θέρμανσης και ταχεία δυνατότητα ψύξης.
Επιπλέον, ο φούρνος Reflow έχει σχεδιαστεί με χαρακτηριστικά ασφαλείας που προστατεύουν τους χειριστές και αποτρέπουν τη βλάβη των PCB.
Συνοπτικά, ο φούρνος Reflow είναι μια προηγμένη και αξιόπιστη συσκευή για την συγκόλληση ηλεκτρονικών εξαρτημάτων σε PCB.Είναι ένα απαραίτητο εργαλείο στη βιομηχανία παραγωγής ηλεκτρονικών., συμβάλλοντας στην παραγωγή υψηλής ποιότητας και ανθεκτικών ηλεκτρονικών συσκευών.
| Σχήμα | RF-8800PC/LS-LF | RF-660PC/LS-LF | RF-6620PC/LS-LF |
|---|---|---|---|
| Μέγεθος σχήματος | 4200x850x1450mm | 3500x850x1450 χιλιοστά | 4000x1000x1550 χιλιοστά |
| Βάρος | 900 κιλά | 700 κιλά | 850 κιλά |
| Αριθμός χώρων θέρμανσης | 上Top8/下Bottom8 (Πάνω από 8/κάτω από 8) | 上Top6/下Bottom6 (Επάνω/κάτω) | 上Top6/下Bottom6 (Επάνω/κάτω) |
| Διάρκεια ζώνης θέρμανσης | 2800 χιλιοστά | 2400 χιλιοστά | 2600 χιλιοστά |
| Ποσότητα ψύξης | κάτω κάτω1 | κάτω κάτω1 | κάτω κάτω1 |
| Απαιτούμενη εκκένωση αέρα | 10m3/minX2 | ||
| Απαιτήσεις ισχύος | 3 φάσεις 380V 50/60Hz | ||
| Δύναμη εκκίνησης | 30KW | 22KW | 24KW |
| Δύναμη λειτουργίας | 6KW | 5Kw | 5.5KW |
| Χρόνος θέρμανσης | Περίπου 20 λεπτά. | ||
| Περιοχή ελέγχου θερμοκρασίας | 室温Θερμοκρασία δωματίου-320C | ||
| Ελέγχος θερμοκρασίας | Ελέγχος κλειστού κυκλώματος PID + οδηγός SSR ((电脑+PLC) | ||
| Ακριβότητα ελέγχου της θερμοκρασίας | +1C | ||
| Απόκλιση θερμοκρασίας στο PCB | +2°C | ||
| Ασυνήθιστος συναγερμός | 恒温后超高温或低温 συναγερμόςΥπερυψηλής θερμοκρασίας ή χαμηλής θερμοκρασίας συναγερμός | ||
| Μέγιστο πλάτος PCB | 50-400 χιλιοστά | 50-400 χιλιοστά | 50-500/550/600 χιλιοστά |
| Υψόμετρο στοιχείου PCB | 40 χιλιοστά | ||
| Κατεύθυνση μεταφοράς | Αριστερά-Δικαίωμα: | ||
| Ταχύτητα μεταφοράς | 0-1800 mm/min | ||
| Υψόμετρο μεταφοράς | 900+20mm | ||
| Τρόπος μεταφοράς PCB | 网带Chain(链条Ribbon επιλογή συνδυασμού) | ||
