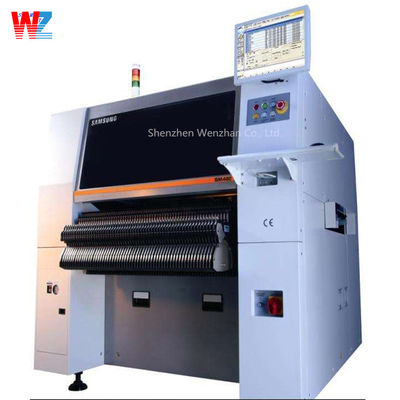

SMT Chip Mounter HANWHA SAMSUNG SM421 ΜΑΣΙΝΑ ΠΙΚΚ και PLACE

Προηγμένο
Ελαστικός τοποθετητής υψηλής ταχύτητας
Ως γενικός τοποθετητής εξαρτημάτων του οποίου το σύστημα όρασης ενισχύεται με βάση την πλατφόρμα του τσιπ υψηλής ταχύτητας SM471
σκοπευτή και του οποίου η ταχύτητα τοποθέτησης τσιπ είναι η υψηλότερη μεταξύ των τοποθετητών εξαρτημάτων της ίδιας κατηγορίας, το SM481 πραγματοποιήθηκε
μια ταχύτητα τοποθέτησης τσιπ 39.000 CPH, η υψηλότερη μεταξύ των τοποθετητών εξαρτημάτων της ίδιας κατηγορίας, εφαρμόζοντας μια κεφαλή
με ένα γερανό και δέκα ατράκτους καθώς και νέα ιπτάμενη όραση και μεγιστοποιώντας την κίνηση παραλαβής και τοποθέτησης. Σε
Επιπλέον, είναι εφαρμόσιμο σε τσιπ 0402(01005 ιντσών) και IC 42 mm. Έχει βελτιώσει την πραγματική παραγωγικότητα και
ποιότητα τοποθέτησης εφαρμόζοντας τροφοδότες υψηλής ταχύτητας και υψηλής ακρίβειας με ηλεκτρική κίνηση. Επιπλέον, αφού είναι
σχεδιασμένο για να είναι συμβατό με πνευματικούς τροφοδότες της σειράς SM, μεγιστοποιεί την λειτουργική ευκολία του πελάτη.

39.000 CPH (Βέλτιστο)
1 Gantry x 10 Spindles/Head
Εφαρμόσιμα εξαρτήματα: 0402(01005 ίντσες)
~ 42mm(H15mm)
Εφαρμόσιμο PCB: 460(L) x 400(W) (Standard)
Μέγ. 740(L) x 460(W) (Επιλογή)
Υψηλή ταχύτητα, υψηλή ακρίβεια και ηλεκτρική
Τροφοδότης με κίνηση
- Λειτουργία αυτόματης ευθυγράμμισης θέσης παραλαβής
- Συμβατό με πνευματικούς τροφοδότες SM
Νέο σύστημα κενού και βελτιστοποιημένη παραλαβή/
Κίνηση τοποθέτησης
SMART Feeder
- Το πρώτο στον κόσμο Auto Loading και Auto Splicing
Φρέσκια ενέργεια στην επιχείρησή σας
Εφαρμόζει ένα νέο σύστημα κενού
Ιούλιος. 2013
Ελαστικός τοποθετητής υψηλής ταχύτητας
Αναγνώριση πολικότητας εξαρτημάτων Αναγνώριση BGA και CSP
Πραγματοποιεί την υψηλότερη ταχύτητα τοποθέτησης μεταξύ των ίδιων
τοποθετητές τσιπ κατηγορίας εφαρμόζοντας μια νέα ιπτάμενη κεφαλή
μηχανισμό με 10 ατράκτους καθώς και βελτιστοποιημένο
κίνηση παραλαβής/τοποθέτησης
Δεδομένου ότι επιτρέπει την αναγνώριση εξαρτημάτων χωρίς διακοπή μετά την παραλαβή εξαρτημάτων από
εφαρμόζοντας την αρχική του τεχνολογία αναγνώρισης εικόνας On-the-Fly, το SM481
μοντέλο μεγιστοποιεί την ταχύτητα τοποθέτησης εξαρτημάτων ελαχιστοποιώντας τον χρόνο για
μετακίνηση μεταξύ της θέσης παραλαβής και της θέσης τοποθέτησης και από
μειώνοντας τον χρόνο αναγνώρισης σχεδόν στο μηδέν.
Πραγματοποιεί Super-high
Ταχύτητα τοποθέτησης 39.000 CPH
Σύστημα διόρθωσης ακρίβειας τοποθέτησης
Chip ±50μm(Cpk ≥1.0)
Το νεοαναβαθμισμένο βαθμονόμηση ακρίβειας τοποθέτησης
το σύστημα ελέγχει και διορθώνει αυτόματα το
μετατόπιση σημείου παραλαβής, μετατόπιση κεφαλής, μετατόπιση C/V κ.λπ.
για να επιτρέπεται η αξιόπιστη τοποθέτηση εξαρτημάτων.
Απόλυτη ακρίβεια±50μm(Cpk 1)
Ηλεκτρικά κινούμενος υψηλής ταχύτητας
και τροφοδότης υψηλής ακρίβειας
Ηλεκτρικός τροφοδότης SM
• Επιτρέπει την ενσωματωμένη χρήση 0603/2P/4P
• Εξοπλισμένο με λειτουργία για αυτόματη ευθυγράμμιση
τη θέση παραλαβής μεταξύ των τροφοδοτών για βελτίωση
ο ταυτόχρονος ρυθμός παραλαβής.
• Δυνατότητα ρύθμισης διαφόρων ταχυτήτων παροχής εξαρτημάτων σε
βελτίωση της σταθερότητας της παροχής εξαρτημάτων.
• Λειτουργία αυτόματης αναγνώρισης βήματος τροφοδοσίας
 Συμβατό με πνευματικούς τροφοδότες SM
Έξυπνος τροφοδότης SM
• Ο πρώτος τροφοδότης στον κόσμο εξοπλισμένος με λειτουργίες Auto Splicing
και Auto Loading
- Μεγιστοποιεί την ευκολία εργασίας και την πραγματική
παραγωγικότητα αυτοματοποιώντας τη συγκόλληση
διαδικασία για αντικατάσταση καρουλιού εξαρτημάτων κανονικά
που εκτελείται με το χέρι.

Προδιαγραφές
Μοντέλο SM481
Ευθυγράμμιση Flying Vision + Stage Vision (Επιλογή)
Αριθμός ατράκτων 10 Spindles x 1 Gantry
Ταχύτητα τοποθέτησης 39.000 CPH (Βέλτιστο)
Τοποθέτηση
Ακρίβεια
Chip/QFP
±50μm@μ+3σ/Chip, ±30μm@μ+3σ/QFP
(Με βάση τα τυπικά τσιπ)
Εξάρτημα
Εύρος
Ιπτάμενος
Όραμα
FOV 24
0402(01005 ίντσες) ~ 16mm IC, Connector (Lead Pitch 0.4mm)
* BGA, CSP (Ball Pitch 0.4mm)
Στάδιο
Όραμα
Πίνακας
Διάσταση
(mm)
Ελάχιστο 50(L) x 40(W)
Μέγιστο
460(L) x 400(W) 510(L) x 460(W) (Επιλογή)
610(L) x 510(W) (Επιλογή) 740(L) x 460(W) (Επιλογή)
Πάχος PCB 0,38 ~ 4,2
Χωρητικότητα τροφοδότη 120ea / 112ea (Docking Cart)
Βοηθητικό πρόγραμμα
Ισχύς
AC 200 / 208 / 220 / 240 / 380 / 415 V
(50/60Hz, 3Phase) Μέγ. 4.7kVA
Κατανάλωση αέρα
Μάζα Περίπου 1.655kg
Εξωτερική διάσταση (mm) 1.650 (L) x 1.680 (D) x 1.530 (H)
Τρέχον καρούλι
Νέο καρούλι
• Ελαχιστοποιημένη καθυστέρηση τοποθέτησης εξαρτημάτων λόγω βελτιστοποίησης
της πνευματικής διαδρομής
• Πραγματοποιεί σταθερή παραλαβή εξαρτημάτων και ελαχιστοποιημένο αέρα
κατανάλωση εφαρμόζοντας μια αντλία κενού

Ενισχυμένη εφαρμοσιμότητα σε εξαρτήματα και PCB
Εφαρμόζει ένα νέο σύστημα φωτισμού
• Εφαρμόσιμο σε εξαρτήματα από 0402(01005 ίντσες) έως
42mm(H15mm) καθώς και εξαρτήματα BGA/CSP
• Εφαρμόσιμο σε Μέγ. 740(L) x 460(W) PCB για μακρά
πίνακες που εφαρμόζονται σε LED και οθόνες
• Υποστηρίζει την αυτόματη αναγνώριση ολόκληρης της παραλαβής
θέση εξοπλισμένη με κάμερα fiducial στο
αριστερά και δεξιά αντίστοιχα
Ενισχυμένη εφαρμοσιμότητα σε ασυνήθιστα διαμορφωμένα εξαρτήματα συμπεριλαμβανομένων
BGA, CSP, κ.λπ., εφαρμόζοντας συστήματα φωτισμού τριών σταδίων (Side, Coaxial και Outer illumination).
