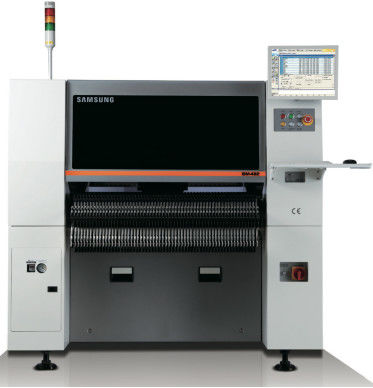

Πνευματικές τροφοδοσίες SM Samsung Chip Mounter Hanwha Samsung SM421 Pick And Place Machine

Καλή κατάσταση χαμηλού κόστους SMT Samsung SM421 pick and place μηχανή

Λεπτομέρειες για το προϊόν

Προχωρημένο
Υψηλής ταχύτητας ευέλικτος τοποθέτης
As a general component placer whose vision system is reinforced based on the platform of the SM471 high speed chip shooter and whose chip placement speed is the highest among the same class component placers, το SM481 πραγματοποίησε ταχύτητα τοποθέτησης τσιπ 39.000 CPH, η υψηλότερη μεταξύ των τοποθετών συστατικών της ίδιας κατηγορίας,Εφαρμόζοντας μια κεφαλή με ένα γάντιο και δέκα σπιντέλα καθώς και νέα όραση πτήσης και μεγιστοποιώντας την κίνηση λήψης και τοποθέτησηςΕπιπλέον, εφαρμόζεται μέχρι 0402 ((01005 ίντσες) τσιπ και 42 mm ICs.Έχει βελτιώσει την πραγματική παραγωγικότητα και την ποιότητα τοποθέτησης με την εφαρμογή ηλεκτρικών τροφοδοτών υψηλής ταχύτητας και υψηλής ακρίβειαςΕπιπλέον, δεδομένου ότι έχει σχεδιαστεί για να είναι συμβατό με τις ατμοσφαιρικές τροφοδοτικές συσκευές της σειράς SM, μεγιστοποιεί τη λειτουργική ευκολία του πελάτη.

39,000 CPH ((Βέλτιστο)
1 γάντια x 10 σπιντέλα/κεφάλαιο
Εφαρμόσιμα μέρη: 0402 ((01005 ίντσες)
~ 42mm ((H15mm)
Εφαρμόσιμα PCB: 460 ((L) x 400 ((W) ((Standard)
Μέγιστο 740 ((L) x 460 ((W) ((Επιλογή)
Υψηλή ταχύτητα, υψηλή ακρίβεια και ηλεκτρικά
Οδηγούμενη τροφοδοσία
- Λειτουργία αυτόματης ευθυγράμμισης θέσης λήψης
- Συμβατό με τις ατμοσφαιρικές τροφοδοσίες SM
Νέο σύστημα κενού και βελτιστοποιημένη συλλογή
Πρόταση για τοποθέτηση
Εφοδιασμός SMART
- Η πρώτη στον κόσμο αυτόματη φόρτωση και αυτόματη σύνδεση.
Φρέσκια Ενέργεια στην Επιχείρησή Σας
Εφαρμόζει ένα νέο σύστημα κενού
Ιούλιο. 2013
Προηγμένη ευέλικτη συσκευή υψηλής ταχύτητας
Αναγνώριση του τμήματος πολικότητας BGA και αναγνώριση CSP
Συνειδητοποιεί τη μεγαλύτερη ταχύτητα τοποθέτησης μεταξύ των ίδιων
τοποθετητές τσιπ κατηγορίας με την εφαρμογή νέας ιπτάμενης κεφαλής
Μηχανισμός με 10 σπινθήρες και βελτιστοποιημένος
κίνηση ανάληψης/τοποθέτησης
Δεδομένου ότι επιτρέπει την αναγνώριση μέρους χωρίς διακοπή μετά την ανάληψη μέρους από
εφαρμόζοντας την αρχική τεχνολογία αναγνώρισης εικόνας On-the-Fly,το μοντέλο SM481 μεγιστοποιεί την ταχύτητα τοποθέτησης του εξαρτήματος ελαχιστοποιώντας τον χρόνο μετακίνησης μεταξύ της θέσης λήψης και της θέσης τοποθέτησης και μειώνοντας τον χρόνο αναγνώρισης σχεδόν στο μηδέν.
Συνειδητοποιεί υπερ-υψηλό
Ταχύτητα τοποθέτησης 39.000 CPH
Σύστημα διόρθωσης ακρίβειας τοποθέτησης
Τσιπ ± 50μm ((Cpk ≥ 1,0)
Η πρόσφατα αναβαθμισμένη βαθμονόμηση ακρίβειας τοποθέτησης
Το σύστημα ελέγχει και διορθώνει αυτόματα το
Διάταξη του σημείου λήψης, διάταξη της κεφαλής, διάταξη C/V κλπ.
για να επιτρέπεται η αξιόπιστη τοποθέτηση των μερών.
Απόλυτη ακρίβεια ± 50μm ((Cpk 1)
Ηλεκτρικά κινητήρες υψηλής ταχύτητας
και Υψηλής ακρίβειας τροφοδότης
Ηλεκτροκίνητος τροφοδότης SM
• Επιτρέπει την ολοκληρωμένη χρήση του 0603/2P/4P
• Εξοπλισμένο με λειτουργία αυτόματης ευθυγράμμισης
τη θέση ανάληψης μεταξύ τροφοδοτών για βελτίωση
το ταυτόχρονο ποσοστό ανάληψης.
• Δυνατότητα ρύθμισης διαφόρων ταχυτήτων τροφοδοσίας με
βελτίωση της σταθερότητας του εφοδιασμού με εξαρτήματα.
• Λειτουργία αυτόματης αναγνώρισης του διαμετρήματος τροφοδοσίας
Συμβατό με ατμοσφαιρικές τροφοδοσίες SM
SM έξυπνος τροφοδότης
• Η πρώτη τροφοδοτική συσκευή στον κόσμο που είναι εξοπλισμένη με αυτόματη σύνδεση
και λειτουργίες αυτόματης φόρτωσης
- Μεγιστοποιεί την ευκολία της εργασίας και την πραγματική
την παραγωγικότητα με την αυτοματοποίηση του splicing
διαδικασία αντικατάστασης κυλίνδρου μερών κανονικά
που εκτελείται με το χέρι.

Προδιαγραφές

Ενισχυμένη εφαρμογή σε εξαρτήματα και PCB
Εφαρμόζει ένα Νέο Σύστημα Φωτισμού
• Εφαρμόζεται σε εξαρτήματα από 0402 ((01005 ίντσες) έως
42 mm ((H15 mm) καθώς και μέρη BGA/CSP
• Εφαρμόζεται σε PCB με μέγιστο βάρος 740l x 460l
Πίνακες που εφαρμόζονται σε LED και οθόνες
• Υποστηρίζει την αυτόματη αναγνώριση ολόκληρης της συσκευής
Η Ελλάδα είναι η πρώτη χώρα στην Ευρώπη που
αριστερά και δεξιά αντίστοιχα
Ενισχυμένη εφαρμοσιμότητα σε αδιόμορφα μέρη, συμπεριλαμβανομένων
BGA, CSP κλπ., με εφαρμογή φωτισμού τριών σταδίων
Συστήματα ((Προσωρινός, ομοαξικός και εξωτερικός φωτισμός).
