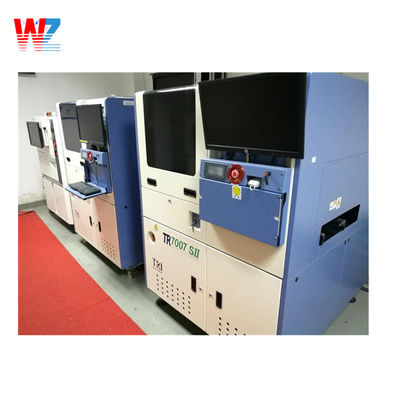

Μηχανή SMT TR 7700SII Μηχανή SMT AOI Για PCB

Μηχανή SMT PCB TR 7700SII SMT AOI

Ευέλικτη λύση AOI υψηλής απόδοσης

Διαθέτοντας μια μεγάλη έγχρωμη κάμερα 4 MP και σχεδιασμένο για υψηλές ταχύτητες επιθεώρησης, το αυτοματοποιημένο σύστημα οπτικής επιθεώρησης TR7700 SII προσφέρει την τεχνολογία Dynamic Imaging της TRI για ισχυρή επιθεώρηση πριν/μετά την επαναροή σε ένα πιο λεπτό, γρήγορο και πιο οικονομικό πακέτο. Η στιβαρή πλατφόρμα και το προηγμένο σύστημα φωτισμού RGB+W προσφέρουν καλύτερη επιθεώρηση της πολικότητας και των μαύρων εξαρτημάτων έως και τσιπ 01005 τόσο σε συναρμολογήσεις PCB χωρίς μόλυβδο όσο και σε παλαιότερες.

Σχεδιασμένο για ακρίβεια

Μονοκόμματη οπτική κατασκευή με υψηλή ακαμψία & υποστήριξη διπλής όψης σε συνδυασμό με διαδικασίες βαθμονόμησης παρέχουν εξαιρετικά σταθερή & ακριβή επιθεώρηση.

Ακρίβεια συστήματος

Cmk>1.67 με στόχο βαθμονόμησης TRI

GR&R<10 % με στόχο βαθμονόμησης TRI, (± 50 µm) x, y misalignment/shift )

Αποτελεσματικός προγραμματισμός

Ο προγραμματισμός επιθεώρησης μεταξύ συστημάτων μειώνει τον χρόνο που αφιερώνουν οι υπάλληλοι σε τροποποιήσεις προγραμμάτων

Ταχύτητα: Γρήγορη επιθεώρηση και στις δύο αναλύσεις

• 18 μm: 170 cm2/sec (26.3 in2/sec)
• 15 μm: 120 cm2/sec (18.6 in2/sec)
• 10 μm: 60 cm2/sec (9.3 in2/sec)
• 330 x 250 mm: 8 sec (18 μm); 9.6 sec (15 μm); 18.8 sec (10 μm) (εξαιρείται ο χρόνος φόρτωσης & εκφόρτωσης της πλακέτας)

Απεικόνιση υψηλής ανάλυσης

Υψηλή ταχύτητα λήψης εικόνων σε υψηλή ανάλυση

Ο φωτισμός RGB+White έχει ως αποτέλεσμα τη βέλτιστη ποιότητα εικόνας για σήμανση, συγκόλληση ή μαύρα εξαρτήματα

Νέοι αλγόριθμοι χρωματικού χώρου

Οι νέοι προσαρμοστικοί αλγόριθμοι της TRI χρησιμοποιούν την επεξεργασία χρωματικού χώρου για να αυξήσουν την ακρίβεια επιθεώρησης, να μειώσουν τα ψευδή καλέσματα και να βελτιώσουν τα αποτελέσματα επιθεώρησης, μειώνοντας παράλληλα τον χρόνο που απαιτείται για τη λεπτομερή ρύθμιση της επιθεώρησης και τον αριθμό των εναλλακτικών εικόνων που απαιτούνται.

Ενσωμάτωση γραμμής SMT

Η κεντρική διαχείριση της γραμμής παραγωγής αυξάνει την παραγωγικότητα και τον χρόνο απόκρισης του χειριστή. Η ενσωματωμένη λύση της TRI περιλαμβάνει τα ακόλουθα τέσσερα στοιχεία.

• Επεξεργαστής εκτός σύνδεσης

  Αυτή η εφαρμογή επιτρέπει την κεντρική ανεξάρτητη ρύθμιση και λεπτομερή ρύθμιση των αλγορίθμων επιθεώρησης σε προηγουμένως σαρωμένες εικόνες, παρέχοντας άμεση ανατροφοδότηση. Το ολοκληρωμένο πρόγραμμα μπορεί στη συνέχεια να μεταφορτωθεί στις μηχανές επιθεώρησης εντός γραμμής για τη βελτίωση της σταθερότητας και της ακρίβειας της επιθεώρησης.

• Κέντρο ελέγχου

  Το βασικό στοιχείο στην καρδιά μιας εγκατάστασης παραγωγής, το κέντρο ελέγχου επιτρέπει την παρακολούθηση και τη λειτουργία πολλαπλών μηχανών επιθεώρησης σε γραμμές παραγωγής σε πραγματικό χρόνο.



• YMS Lite

  Το Σύστημα Διαχείρισης Απόδοσης (Yield Management System) της TRI συνδέει δεδομένα επιθεώρησης από συστήματα SPI, AOI και AXI για να εντοπίσει τις ρίζες των ελαττωμάτων σε όλη τη γραμμή συναρμολόγησης PCB. Η αρθρωτή αρχιτεκτονική παρέχει κεντρική διαχείριση επιθεώρησης, παρακολούθηση ελαττωμάτων σε πραγματικό χρόνο με ανάλυση και διαχείριση γνώσεων ελαττωμάτων που είναι απαραίτητη για τον εντοπισμό προβλημάτων και την εφαρμογή λύσεων για τη μεγιστοποίηση των αποδόσεων παραγωγής.



• Επικύρωση ποιότητας

  Η πλήρως αυτοματοποιημένη συλλογή καλών/αποτυχημένων εικόνων από μια πλήρη παραγωγή επιτρέπει τη δοκιμή, τη ρύθμιση και την επαλήθευση των προσαρμοσμένων παραμέτρων του προγράμματος χωρίς επαναφόρτωση των δοκιμασμένων πλακετών. Αυτό επιτρέπει στους μηχανικούς να εξοικονομούν χρόνο επιθεώρησης κατά τη λεπτομερή ρύθμιση και επιταχύνει σημαντικά την Εισαγωγή Νέου Προϊόντος (NPI)
