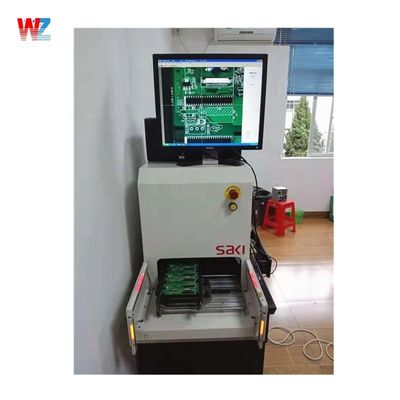

Μηχανή Aoi SAKI BF-18D-P40 Αυτοματοποιημένη οπτική επιθεώρηση Smt Μηχανή AOI

The SAKI BF-18D-P40 AOI machine is an advanced automated optical inspection (AOI) equipment used in the electronics manufacturing industry for inspecting printed circuit boards (PCBs) after the soldering processΠροσφέρει μια σειρά από χαρακτηριστικά και δυνατότητες που εξασφαλίζουν ακριβή και αποτελεσματική επιθεώρηση της τοποθέτησης των εξαρτημάτων, των αρθρώσεων συγκόλλησης και άλλων ελαττωμάτων στα PCB.

1. Εικόνες υψηλής ανάλυσης: Η μηχανή BF-18D-P40 AOI χρησιμοποιεί τεχνολογία απεικόνισης υψηλής ανάλυσης για τη λήψη λεπτομερών εικόνων των PCB.που επιτρέπουν ολοκληρωμένη επιθεώρηση της παρουσίας συστατικών, πολικότητα, και ποιότητα συγκόλλησης συγκόλλησης.
2. 3D επιθεώρηση: Το μηχάνημα ενσωματώνει ένα σύστημα 3D επιθεώρησης που χρησιμοποιεί δομημένο φως ή σάρωση λέιζερ για την απόκτηση ακριβών πληροφοριών ύψους και τοπογραφίας των PCB.Αυτό επιτρέπει την ακριβή ανίχνευση των ελαττωμάτων, όπως τα σηκωμένα καλώδια, ταφόπλακες, και ανεπαρκής συγκόλληση.
3. Επιβεβαίωση των εξαρτημάτων: Η μηχανή AOI επαληθεύει την παρουσία, την ευθυγράμμιση και την πολικότητα των εξαρτημάτων στο PCB.Συγκρίνει τα ανιχνεύσιμα συστατικά στοιχεία με τα στοιχεία του χαρτονομίσματος υλικών (BOM) ή τα δεδομένα αναφοράς για να εξασφαλίσει τη σωστή τοποθέτηση των συστατικών.
4. Επιθεώρηση αρθρώσεων συγκόλλησης: Το μηχάνημα επιθεωρεί την ποιότητα των αρθρώσεων συγκόλλησης, συμπεριλαμβανομένου του φιλέτου συγκόλλησης, της γέφυρας, των κενών και του ανοιχτού/ανεπαρκούς συγκόλλησης.Ανακαλύπτει και ταξινομεί ελαττώματα βάσει προκαθορισμένων κριτηρίων και παρέχει λεπτομερή αποτελέσματα ελέγχου.
5. Ανίχνευση ελαττωμάτων: Το μηχάνημα BF-18D-P40 AOI ανιχνεύει διάφορους τύπους ελαττωμάτων, συμπεριλαμβανομένων των ελλείψεων εξαρτημάτων, της λάθος ευθυγράμμισης, του λανθασμένου προσανατολισμού, των ελαττωμάτων συγκόλλησης και της παρουσίας ξένου υλικού.Σημειώνει και επισημαίνει αυτά τα ελαττώματα για περαιτέρω ανάλυση και επαλήθευση.
6. Ευελιξία προγραμματισμού: Το μηχάνημα προσφέρει μια ευέλικτη διεπαφή προγραμματισμού που επιτρέπει στους χειριστές να καθορίζουν κριτήρια επιθεώρησης, να δημιουργούν περιοχές επιθεώρησης και να προσαρμόζουν αλγόριθμους επιθεώρησης.Η ευελιξία αυτή επιτρέπει την προσαρμογή σε διαφορετικά σχέδια PCB και απαιτήσεις συναρμολόγησης.

1. Εγκατάσταση: Βεβαιωθείτε ότι η μηχανή BF-18D-P40 AOI είναι σωστά εγκατεστημένη και συνδεδεμένη με την παροχή ρεύματος.Κλιμακώστε το μηχάνημα σύμφωνα με τις οδηγίες του κατασκευαστή για να εξασφαλιστεί η ακρίβεια των αποτελεσμάτων της επιθεώρησης.
2. Προγραμματισμός: Χρησιμοποιήστε την διεπαφή του μηχανήματος για τη ρύθμιση παραμέτρων ελέγχου, όπως περιοχές ελέγχου, κριτήρια ανίχνευσης ελαττωμάτων και αλγόριθμοι ελέγχου.Ορισμός των απαιτήσεων επιθεώρησης με βάση τις προδιαγραφές σχεδιασμού και διαδικασίας συναρμολόγησης PCB.
3. Φορτίο: Τοποθετήστε τα PCB στο στάδιο ελέγχου ή στο σύστημα μεταφορέα της μηχανής AOI.
4. Επιθεώρηση: Ξεκινάτε τη διαδικασία επιθεώρησης χρησιμοποιώντας την διεπαφή του μηχανήματος.Παρακολούθηση των αποτελεσμάτων της επιθεώρησης σε πραγματικό χρόνο και εντοπισμός τυχόν ελαττωμάτων ή αποκλίσεων από τις προκαθορισμένες προδιαγραφές.
5. Ανάλυση ελαττωμάτων: Ανάλυση των αποτελεσμάτων της επιθεώρησης χρησιμοποιώντας τα εργαλεία ανάλυσης του μηχανήματος.Χρησιμοποιήστε τις δυνατότητες αναφοράς του μηχανήματος για τη δημιουργία λεπτομερών αναφορών ελαττωμάτων για ανάλυση και τεκμηρίωση.
6. Διαχείριση δεδομένων: Διαχείριση των δεδομένων επιθεώρησης και δημιουργία στατιστικών εκθέσεων για την παρακολούθηση των τάσεων ποιότητας και τον εντοπισμό τομέων βελτίωσης των διαδικασιών.Χρησιμοποιεί τις δυνατότητες διαχείρισης δεδομένων του μηχανήματος για την αποθήκευση και ανάκτηση δεδομένων ελέγχου για μελλοντική αναφορά.
7. Συντήρηση: Καθαρίζετε τακτικά το σύστημα απεικόνισης, το στάδιο επιθεώρησης και το σύστημα μεταφοράς του μηχανήματος για να εξασφαλίζετε ακριβή και αξιόπιστη λειτουργία.Ακολουθήστε τις οδηγίες συντήρησης του κατασκευαστή για κάθε απαιτούμενη βαθμονόμηση ή αντικατάσταση εξαρτημάτων.

Η μηχανή SAKI BF-18D-P40 AOI προσφέρει προηγμένες δυνατότητες για ακριβή και αποτελεσματική επιθεώρηση των PCB στην ηλεκτρονική κατασκευή.επιτρέπει αποτελεσματικό έλεγχο ποιότητας και βελτιστοποίηση διαδικασιών στη διαδικασία συναρμολόγησης.
