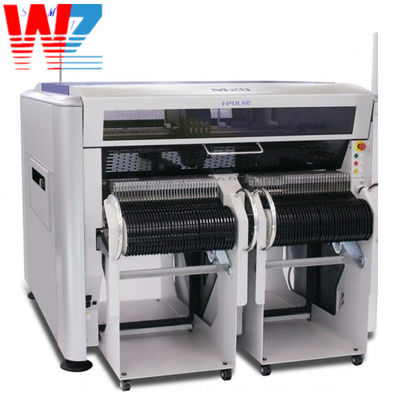

Υψηλής ταχύτητας Yamaha IPulse M10 M20 M3 Smt Pick and Place Machine

προϊόντα

Μηχανή επιλογής και τοποθέτησης SMT

SAMSUNG μηχανή επιλογής και θέσης

ΕΠΙΛΟΓΗ ΤΟΥ ΦΟΎΤΖΙ ΚΑΙ ΜΗΧΑΝΗ ΘΕΣΕΩΝ

Επιλογή JUKI και μηχανή θέσεων

Υψηλής ταχύτητας Yamaha IPulse M10 M20 M3 Smt Pick and Place Machine

Τροποποιημένο:	1pcs
τιμή:	36619~43661$
Τυπική συσκευασία:	1- ξύλινη θήκη και συσκευασία κενού
Περίοδος παράδοσης:	5-8 ημέρες
Μέθοδος πληρωμής:	T/T, Western Union, Paypal, πιστωτική κάρτα
Ικανότητα εφοδιασμού:	5000

Λεπτομέρειες

Περιγραφή προϊόντων

Λεπτομέρειες

Μάρκα

Yamaha

Αριθμό μοντέλου

M10, M20, M3

Ονομασία:

Yamaha iPulse M10, M20, M3

Brand:

Yamaha

Προδιαγραφές:

Μηχανή επιλογής και τοποθέτησης SMT

Maximum PCB size:

740mm x W510mm

Applicable components:

01005 (0402mm) ~120mm x 90mm (30mm height) BGA,

Optimum speed:

30,000CPH

Ακριβότητα:

CHIP +/- 0,040mm IC +/- 0,025mm

Ποιότητα:

Υψηλή ποιότητα

Warranty:

1 year

Delivery:

fedex,ups,dhl,as required

Περιγραφή προϊόντων

Η Yamaha iPulse M10, M20, M3 υψηλής ταχύτητας μηχανή επιλογής και τοποθέτησης

The Yamaha M10 pick and place machine is a state-of-the-art equipment used in the electronics manufacturing industry for high-precision placement of electronic components onto printed circuit boards (PCBs)Προσφέρει προηγμένη λειτουργικότητα, ευελιξία και αποτελεσματικότητα για να εξορθολογίσει τη διαδικασία συναρμολόγησης.

Λειτουργικότητα:

1Τοποθέτηση εξαρτημάτων: Η μηχανή επιλογής και τοποθέτησης Yamaha M10 έχει σχεδιαστεί για να επιλέγει με ακρίβεια ηλεκτρονικά εξαρτήματα από τους τροφοδοτητές εξαρτημάτων και να τα τοποθετεί στις καθορισμένες θέσεις στα PCB.Χρησιμοποιεί προηγμένα συστήματα όρασης., ρομποτικά χέρια και κεφαλές τοποθέτησης για την επίτευξη ακριβούς και αξιόπιστης τοποθέτησης των εξαρτημάτων.

2- Λειτουργία υψηλής ταχύτητας: Το μηχάνημα είναι ικανό να λειτουργεί με υψηλή ταχύτητα, εξασφαλίζοντας την ταχεία τοποθέτηση των εξαρτημάτων στα PCB.Διαθέτει ένα κεφάλι υψηλής ταχύτητας που μπορεί να χειριστεί ένα μεγάλο αριθμό εξαρτημάτων ανά ώρα, με αποτέλεσμα τη βελτίωση της αποδοτικότητας της παραγωγής και τη μείωση των χρόνων κύκλου.

3. Συμβατότητα εξαρτημάτων: Η μηχανή επιλογής και τοποθέτησης Yamaha M10 υποστηρίζει ένα ευρύ φάσμα ηλεκτρονικών εξαρτημάτων, συμπεριλαμβανομένων συσκευών επιφανειακής τοποθέτησης (SMDs), εξαρτημάτων διάτρησης,και αδιόμορφα στοιχεία. Μπορεί να χειριστεί διάφορους τύπους πακέτων, όπως αντίστοιχοι, πυκνωτές, ολοκληρωμένα κυκλώματα (IC), συνδέσμους και πολλά άλλα.

4. Πολυλειτουργικές κεφαλές: Το μηχάνημα είναι εξοπλισμένο με κεφαλές πολλαπλών λειτουργιών που μπορούν να χειρίζονται διάφορους τύπους εξαρτημάτων.Αυτά τα κεφάλια έχουν εναλλάξιμα ακροφύσια για να φιλοξενήσουν διάφορα μεγέθη και σχήματα των εξαρτημάτωνΜπορούν επίσης να εκτελούν πρόσθετες λειτουργίες, όπως δοκιμές, διανομή και επιθεώρηση, ενισχύοντας περαιτέρω την ευελιξία του μηχανήματος.

5Συστήματα όρασης: Το μηχάνημα διαθέτει προηγμένα συστήματα όρασης που επιτρέπουν την ακριβή ευθυγράμμιση, επαλήθευση και διόρθωση των εξαρτημάτων.Τα συστήματα όρασης μπορούν να ανιχνεύσουν και να διορθώσουν τυχόν διακυμάνσεις στον προσανατολισμό των εξαρτημάτων, εξασφαλίζοντας την ακριβή τοποθέτηση ακόμη και για στοιχεία με ακανόνιστα σχήματα ή διακυμάνσεις στην παρουσίαση.

6. Ευφυείς τροφοδοσίες: Η μηχανή επιλογής και τοποθέτησης Yamaha M10 χρησιμοποιεί ευφυείς τροφοδοσίες που παρέχουν αποτελεσματική προμήθεια εξαρτημάτων.Αυτές οι τροφοδοτικές συσκευές μπορούν να κρατήσουν πολλαπλά περιεχόμενα τροχούς ή δίσκους και να τροφοδοτήσουν αυτόματα τα εξαρτήματα για την επιλογή και την τοποθέτηση κεφαλέςΕίναι εξοπλισμένα με αισθητήρες για την παρακολούθηση της διαθεσιμότητας των εξαρτημάτων και την πρόληψη σφαλμάτων που προκαλούνται από άδεια τροφοδοτικά.

	Yamaha I-Pulse M10
Μέγεθος της πλακέτας (με μη χρησιμοποιημένο απόθεμα ασφαλείας)	Min. L50 x W30mm έως Max. L980 x W510mm *1
Μέγεθος της πλακέτας (με χρήση μπουφέρα εισόδου ή εξόδου)	Min. L50 x W30mm έως Max. L420 x W510mm
Μέγεθος της πλακέτας (με χρήση μπουφέρων εισόδου και εξόδου)	Min. L50 x W30mm έως Max. L330 x W510mm
Μονάδα:	0.4 - 4.8mm
Κατεύθυνση ροής της πλακέτας	Αριστερά προς τα δεξιά (Κανονισμός)
Ταχύτητα μεταφοράς της πλάκας	Μέγιστο 900 mm/sec
Ταχύτητα τοποθέτησης (4 κεφαλές + 1 θήτα)	0.15sec/CHIP (24.000CPH)
Ταχύτητα τοποθέτησης (4 κεφαλές + 4 θήτα)	0.15sec/CHIP (24.000CPH)
Ταχύτητα τοποθέτησης (6 κεφαλές + 2 θήτα)	0.12sec/CHIP (30.000CPH) *2
Ταχύτητα τοποθέτησης (4 κεφαλές + 1 θήτα) IPC9850	19,000CPH
Ταχύτητα τοποθέτησης (4 κεφαλές + 4 θήτα) IPC9850	19,000CPH
Ταχύτητα τοποθέτησης (6 κεφαλές + 2 θήτα) IPC9850	23,000CPH*2
Ακρίβεια τοποθέτησης Α (+3?)	CHIP +/- 0,040 mm
Ακρίβεια τοποθέτησης Β (+3?)	IC +/- 0,025 mm
Γωνία τοποθέτησης	+/-180 μοίρες
Ελέγχος άξονα Z	Σερβοκινητήρας εναλλασσόμενου ρεύματος
Έλεγχος άξονα θήτα	Σερβοκινητήρας εναλλασσόμενου ρεύματος
Υψόμετρος στοιχείου	Μέγιστο 30 mm*3 (Προεγκατεστημένα εξαρτήματα: μέγιστο 25 mm)
Εφαρμόσιμα εξαρτήματα	0402 έως 120x90mm, BGA, CSP, σύνδεσμος κλπ.
Πακέτο συστατικών	8 - 56 mm ταινία (F1/F2 τροφοδοσίες), 8 - 88 mm ταινία (F3 ηλεκτρικές τροφοδοσίες), μπαστούνι, δίσκο
Έλεγχος της επιστροφής	Έλεγχος κενού και ελέγχου όρασης
Γλώσσα οθόνης	Αγγλικά, κινέζικα, κορεατικά, ιαπωνικά
Τοποθέτηση επιφάνειας	Μονάδα λαβής επιφάνειας, εμπρόσθια αναφορά, αυτοματοποιημένη ρύθμιση πλάτους μεταφορέα
Τύποι συστατικών	Μέγιστο 72 τύποι (8mm ταινία), 36 λωρίδες x 2
Υψόμετρο μεταφοράς	900 +/- 20 mm
Μέγεθος μηχανής, βάρος	L1250xD1750xH1420mm, περίπου 1.150kg
Δύναμη	3 φάσεις 200/208/220/240/380/400/416/440V +/-10% (συμπεριλαμβανομένου του μετασχηματιστή), 50/60Hz
Μέγιστη κατανάλωση, χωρητικότητα	10,1 kW, 5,5 kVA
Πίεση αέρα, κατανάλωση	0.45Mpa, 50 ((4 κεφαλές) ή 75 ((6 κεφαλές) L/min A.N.R.

Οδηγίες χρήσης:

1. Εγκατάσταση: Βεβαιωθείτε ότι η μηχανή επιλογής και τοποθέτησης Yamaha M10 είναι σωστά εγκατεστημένη και συνδεδεμένη με την παροχή ρεύματος.Βεβαιώστε ότι τα συστήματα όρασης είναι σωστά βαθμονωμένα.

2. Προγραμματισμός: Δημιουργήστε ή εισαγάγετε το πρόγραμμα συναρμολόγησης για την συγκεκριμένη διάταξη PCB και τοποθέτηση των εξαρτημάτων. Χρησιμοποιήστε το περιβάλλον λογισμικού του μηχανήματος για να καθορίσετε τις θέσεις των εξαρτημάτων, τα σημεία λήψης,και συντεταγμένες τοποθέτησης. Ρυθμίστε τις παραμέτρους προγραμματισμού όπως το ύψος των εξαρτημάτων, τις ρυθμίσεις του συστήματος όρασης και την ακρίβεια τοποθέτησης κατά περίπτωση.

3. Φορτίο τροφοδοτή: φορτώστε τους τροχούς ή τους δίσκους των συστατικών στους ευφυείς τροφοδοτές. Βεβαιωθείτε ότι τα συστατικά είναι σωστά φορτωμένα και ευθυγραμμισμένα εντός των τροφοδοτών.Διαμορφώστε το σύστημα ελέγχου του μηχανήματος για να αναγνωρίζει και να διαχειρίζεται τα φορτισμένα τροφοδοτικά.

4. Φορτίο PCB: Προετοιμάστε τα PCB για τοποθέτηση, εξασφαλίζοντας ότι είναι καθαρά, σωστά ευθυγραμμισμένα και ασφαλισμένα στο τραπέζι εργασίας ή στον μεταφορέα της μηχανής.Βεβαιωθείτε ότι τα καταπιστευματικά σήματα στο PCB είναι ορατά για την ευθυγράμμιση του συστήματος όρασης.

5. Κλιματισμός μηχανής: Εκτέλεση των απαραίτητων διαδικασιών βαθμονόμησης για να εξασφαλιστεί η ακριβής τοποθέτηση των εξαρτημάτων.επαλήθευση της ακρίβειας των κεφαλών επιλογής και τοποθέτησης, και ρυθμίζοντας τυχόν μηχανικές ρυθμίσεις ή ρυθμίσεις ευθυγράμμισης.

6. Ξεκινήστε τη λειτουργία: Ξεκινήστε τη μηχανή διάλεξης και τοποθέτησης Yamaha M10 και ξεκινήστε το πρόγραμμα συναρμολόγησης.Παρακολούθηση της λειτουργίας του μηχανήματος για να εξασφαλιστεί ότι τα εξαρτήματα διαλέγονται με ακρίβεια από τις τροφοδοσίες και τοποθετούνται με ακρίβεια στα PCB. Παρακολουθήστε τις διαδικασίες ευθυγράμμισης και διόρθωσης του συστήματος όρασης για να εξασφαλιστεί ο σωστός προσανατολισμός των εξαρτημάτων.

7. Συντήρηση: Ελέγξτε τακτικά το μηχάνημα για σημάδια φθοράς, βλάβης ή δυσλειτουργίας.Ακολουθήστε τις οδηγίες συντήρησης του κατασκευαστή για κάθε απαιτούμενη λίπανση, καθαρισμός ή αντικατάσταση εξαρτημάτων.

Η μηχανή επιλογής και τοποθέτησης Yamaha M10 παρέχει προηγμένη λειτουργικότητα για υψηλής ακρίβειας τοποθέτηση εξαρτημάτων σε PCB.επιτρέπει την αποτελεσματική και ακριβή συναρμολόγηση, συμβάλλοντας στη βελτίωση της παραγωγικότητας και της ποιότητας στη διαδικασία παραγωγής ηλεκτρονικών συσκευών.
