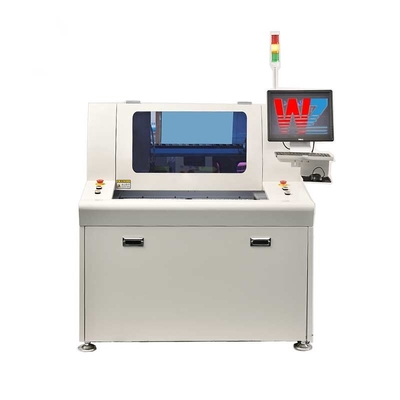

Μεγάλη ακρίβεια PCB Depaneling Cutter Off Line Πολλαπλές λεπίδες αυτόματα
Πολλαπλών λεπίδων κοπτήρας PCB
,Μηχανοκίνητο τεχνητό μηχανισμό διακόπτη
,Εξοπλισμός κατασκευής PCB υψηλής ακρίβειας
Υ-S168CS1Η σειρά Depanelizer χρησιμοποιεί κυρίως τη λειτουργία υψηλής ταχύτητας του κοπτήρα φρέινγκ, διπλής πλατφόρμας τετραάξιας servo κίνησης για να χωρίσει το πολλαπλό συνδεδεμένο PCB, σύμφωνα με την προγραμματισμένη διαδρομή,Αντικατάσταση των ελαττωμάτων χειροκίνητης ρήξης ή V-CUT ή στροφήςΗ μηχανή υιοθετεί διεπαφή ανθρώπου-υπολογιστή και κινητήρα servo AC.
Διασύνδεση λειτουργίας συστήματος WIN7. Χρησιμοποιεί πρόγραμμα παραγωγής CCD υψηλών εικονοστοιχείων για να διδάξει και να επεξεργαστεί την πορεία κοπής. Μπορεί να τροποποιηθεί και να προσομοιωθεί σε ένα μόνο βήμα. Χρησιμοποιεί δύο πλατφόρμες κινήσεων servo.Ως συσκευή ανταλλαγής PCB για ανώτερα και κατώτερα υπόστρωμαΤο λογισμικό διαθέτει αντιστάθμιση MAKE, την ίδια επανάληψη εργαστηρίου,διπλή αναπαραγωγή τραπεζιού εργασίας, εξοπλισμένο με τρία μεγάλα, μεσαία και μικρά παράθυρα για ακριβέστερο προγραμματισμό, προσθέτοντας ένα ορθογώνιο πλαίσιο με βάση τον αρχικό στόχο,Το προγραμματισμό είναι πιο διαισθητικό και ακριβές.Οι δύο πίνακες είναι εντελώς ανεξάρτητοι από τις παραμέτρους, σε σύγκριση με την παραδοσιακή μηχανή τριών αξόνων, η ανταπόκριση είναι ταχύτερη.οι παραμέτροι είναι πιο ανεξάρτητοι, η απόδοση είναι υψηλότερη και η ακρίβεια κοπής είναι πιο εγγυημένη.
Το χρωματικό CCD υψηλών pixel και ο μεγάλος φακός μεγέθυνσης μπορούν να βοηθήσουν τη διδασκαλία του προγράμματος και τις λειτουργίες προσομοίωσης επεξεργασίας.Το αυτόματο σύστημα τοποθέτησης και διόρθωσης MARK βελτιώνει την ακρίβεια κοπής και αποτρέπει τη βλάβη του πίνακα λόγω της μη θέσης του πίνακα. Είναι ταχύτερο να αντιγράψετε αριστερά και δεξιά προγράμματα και να αλλάξετε μοντέλα. Προαιρετική λειτουργία ανάγνωσης γραμμικού κώδικα για να συνειδητοποιήσετε την ανάγνωση 1D / 2D γραμμικού κώδικα και να αποθηκεύσετε ή να ανεβάσετε,που είναι βολικό για την ιχνηλασιμότητα και την ψηφιακή διαχείριση.
Η εισαγόμενη σπείρα υψηλής ταχύτητας χρησιμοποιεί τον γερμανικό κινητήρα σπείρας SycoTec(Kavo) που χρησιμοποιείται ευρέως στους υψηλού επιπέδου διαχωριστές της βιομηχανίας.βολική συναρμολόγηση και αποσυναρμολόγησηΕξοπλίζεται επίσης με τον πρωτότυπο μετατροπέα συχνοτήτων SycoTec 4424 Spindle, ο οποίος επιτρέπει στον κινητήρα σπινδέλου να έχει μεγαλύτερη διάρκεια ζωής,υψηλότερη ροπή κοπής, και το χαμηλότερο αποτέλεσμα αύξησης της θερμοκρασίας.
| Υ-S168CS1τεχνικές παραμέτρους | |
| Πρόγραμμα | τεχνική παράμετρος |
| XYUZ εύρος κίνησης | 875MM*620MM*50MM*50MM |
| Διάταξη κοπής για ένα μόνο τραπέζι | 420MM*520MM*50MM |
| Πρωτεύουσα βίδα / σιδηροτροχιά καθοδήγησης | Οδηγός βίδες HIWIN |
| ακρίβεια θέσης | ±0.01mm |
| σύστημα εφοδιασμού | Μηχανές και συσκευές για την παραγωγή ηλεκτρικών συσσωρευτών |
| κύριο άξονα | XONJE/ Kavos (προαιρετικά) |
| Μετατροπή συχνότητας σπινδέλου | Μετατροπέας συχνότητας υψηλών ταχυτήτων |
| Ταχύτητα σπινδέλου | 2000 στροφές/δευτερόλεπτο ~ 60000 στροφές/δευτερόλεπτο |
| Εργαλείο σπινδέλου | 0.8mm~3mm |
| Ελέγχος υποδοχής | Βιομηχανικός υπολογιστής |
| Ταχύτητα κοπής | 1mm/sec~100mm/sec |
| Λειτουργία κοπής | Μπορεί να κόψει ευθείες γραμμές, τόξους και κύκλους |
| Ηλεκτροστατική επεξεργασία | Ηλεκτροστατικός απομακρυντής |
| Τρόπος συλλογής σκόνης | Προαιρετική χαμηλότερη ή ανώτερη συλλογή σκόνης |
| Λειτουργία σαρώσεως κώδικα MES | Υποστήριξη (προαιρετική) |
| Μέγεθος συλλέκτη σκόνης | 1050mm*800mm*550mm |
| Δύναμη τροφοδοσίας | Τρίο φάση πέντε καλώδιο 380v 3kw ((συμπεριλαμβανομένου του συλλέκτη σκόνης) |
| πίεση αέρα | 5 kg/cm2 |
| Μέγεθος μηχανής | 1270mm*1200mm*1850mm |
| βάρος της μηχανής | 700 κιλά |
Είμαστε προμηθευτές υποστήριξης για εξαρτήματα μηχανών και εξοπλισμού.Φούρνος συγκόλλησης με επανερχόμενη ροή, κύμαΣυναρμολόγησηΜηχανή, Διαλέξτε και τοποθετήστεΜηχανή, SMT PCBΕκτυπωτής, SMTΑΕΠΜηχανή SPI, SMT φούρνο επαναρρόφησης, PCBμεταγωγός, smdμετρητής, φορτωτής &εκφόρτωσηςμηχανή,βρύση/τροφοδότης, τροφοδότηςκαρότσι αποθήκευσηςσμτ τροχόσπιτοράφι, smt λίπος, συγκόλλημα ζυθοποιίας, θερμικός προφίλ KIC, smtταινία, γραμμή συναρμολόγησης SMT και ούτω καθεξής.
Το 2009, η Shenzhen wenzhan Technology Co., Ltd. ιδρύθηκε για να δημιουργήσει μια πιο έγκαιρη και αποτελεσματική πλατφόρμα επικοινωνίας και να συνειδητοποιήσει την αρχή εξυπηρέτησης της εταιρείας για την εξυπηρέτηση των κορυφαίων πελατών.Οι μηχανικοί της εταιρείας είναι επαγγελματίες τεχνικοί που έχουν πιστοποιηθεί από το αρχικό εργοστάσιο για περισσότερα από 10 χρόνια.Πάντα τηρούν την αξία να θέτουν τα συμφέροντα των πελατών πρώτα, και παρέχουν στους πελάτες εξαρτήματα εξοπλισμού υψηλής ποιότητας, καταναλωτικά, εγκαταστάσεις και υπηρεσίες τεχνικής υποστήριξης.
Για να μειωθούν αποτελεσματικά τα κόστη των πελατών, η εταιρεία δημιούργησε εργοστάσιο επεξεργασίας και άλλαξε τα περισσότερα από τα εξαρτήματα τροφοδοσίας σε εξαρτήματα που παράγονται από την ίδια,ώστε να εξασφαλίζεται επαρκής αποθεματικότητα και ταυτόχρονα να μειώνεται το κόστος των πελατών.
Ακριβώς επειδή η τεχνολογία wenzhan έχει τα ακόλουθα πλεονεκτήματα έναντι της ίδιας βιομηχανίας, όλο και περισσότεροι πελάτες επιλέγουν την wenzhan ως τον προτιμώμενο προμηθευτή τους.
- Επαγγελματική παροχή συμβουλών πριν από την πώληση
- Εξαιρετική τεχνική υπηρεσία μετά την πώληση
- Ευέλικτη πολιτική πληρωμών και επιστροφής
- Μία ενιαία λύση για τα εξαρτήματα SMT
- Αποθέματα στο εργοστάσιο με επαρκή αποθέματα και γρήγορη παράδοση
-
