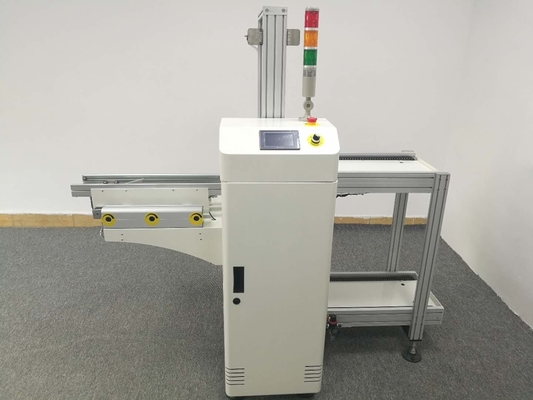

Unloader φορτωτών περιοδικών PCB εξοπλισμού SMT που χρησιμοποιείται για τη γραμμή παραγωγής

Περιγραφή προϊόντων

Εργαστήριο SMT Εγκατασκευές PCB Loader Unloader που χρησιμοποιείται για την γραμμή παραγωγής

Ο φορτιστής PCB είναι μια συσκευή που χρησιμοποιείται για την αυτόματη φόρτωση και μεταφορά πλακών PCB, που χρησιμοποιείται ευρέως στη βιομηχανία παραγωγής ηλεκτρονικών προϊόντων.Αυξάνει την αποτελεσματικότητα και την ακρίβεια της μεταφοράς υλικού στη γραμμή παραγωγής, μειώνοντας παράλληλα τη χρήση ανθρώπινων πόρων και τα λάθη στη διαδικασία παραγωγήςΕδώ είναι μια λεπτομερή εισαγωγή και οδηγίες σχετικά με το πώς να χρησιμοποιήσετε ένα φορτιστή PCB.

Ο φορτιστής PCB αποτελείται συνήθως από τα ακόλουθα εξαρτήματα:

1Η μεταγωγική ζώνη: Η μεταγωγική ζώνη είναι το βασικό συστατικό του φορτωτή PCB, που αποτελείται από επίπεδο μεταγωγικό και ένα ζευγάρι τροχών κίνησης.ο επίπεδος μεταφορέας λαμβάνει και μεταφέρει τις πλάκες PCB, ενώ οι τροχοί κίνησης παρέχουν την ενέργεια για να κρατήσει το μεταφορέα σε λειτουργία.

2Αυτόματος μηχανισμός ευθυγράμμισης πλακέτων: Βρίσκεται στην είσοδο της μεταγωγικής ζώνης, ο μηχανισμός αυτός ευθυγραμμίζει και φορτώνει κατακόρυφα τα πλαίσια PCB που λαμβάνονται από τον προγενέστερο εξοπλισμό στον μεταγωγικό.Συνήθως αποτελείται από ένα ρομποτικό χέρι.Ο ρομποτικός βραχίονας αρπάζει τις πλάκες PCB, οι πίτες τις κρατούν και τις ευθυγραμμίζουν με τον μεταφορέα, και οι αισθητήρες ανιχνεύουν τη θέση και την κατάσταση της πλάκας.

3Σύστημα ελέγχου: Το σύστημα ελέγχου χρησιμεύει ως ο εγκέφαλος του φορτιστή PCB, υπεύθυνος για την παρακολούθηση και τον έλεγχο της λειτουργίας της συσκευής.Οι χειριστές μπορούν να ορίσουν παραμέτρουςΤο σύστημα ελέγχου περιλαμβάνει συνήθως έναν υπολογιστή και σχετικό λογισμικό.

Οι οδηγίες χρήσης του φορτιστή PCB είναι οι ακόλουθες:

1. Ρυθμίσεις παραμέτρων: Πρώτον, ορίστε τις κατάλληλες παραμέτρους στο σύστημα ελέγχου, όπως ταχύτητα μεταγωγικής ζώνης, θέσεις συσκευών εισόδου και εξόδου κλπ., σύμφωνα με τις ειδικές απαιτήσεις.

2. Ξεκινήστε τη συσκευή: Μετά την επιβεβαίωση των ρυθμίσεων παραμέτρων, ξεκινήστε το φορτιστή PCB μέσω του συστήματος ελέγχου, διασφαλίζοντας ότι η συσκευή λειτουργεί σωστά και με ασφάλεια.

3Συγκρότηση πλακέτων PCB: τοποθετήστε τα πλαίσια PCB που πρόκειται να υποβληθούν σε επεξεργασία στην περιοχή υποδοχής του μηχανισμού αυτόματης ευθυγράμμισης.

4. Διαδικασία μεταφοράς: Μόλις ευθυγραμμιστούν, τα πλαίσια PCB μεταφέρονται στο μεταφορέα. Το μεταφορέα μεταφέρει τα πλαίσια PCB κατά μήκος της καθορισμένης διαδρομής προς τα κάτω εξοπλισμό,με τους τροχούς κίνησης που παρέχουν συνεχώς ενέργεια για τη λειτουργία του μεταφορέα.

5- Εξάλειψη προβλημάτων: Σε περίπτωση τυχόν προβλημάτων κατά τη διάρκεια της λειτουργίας, οι χειριστές μπορούν να εξετάσουν τις μη φυσιολογικές συνθήκες μέσω των ειδοποιήσεων βλάβης στο σύστημα ελέγχου και να ακολουθήσουν τα κατάλληλα βήματα εξάλειψης προβλημάτων.

6. Σταματήστε τη συσκευή: Όταν ολοκληρωθεί η εργασία ή απαιτείται διακοπή λειτουργίας, σταματήστε τη λειτουργία του φορτιστή PCB χρησιμοποιώντας το σύστημα ελέγχου.

Είναι σημαντικό να δίνεται πάντα προτεραιότητα στην ασφάλεια κατά τη χρήση του φορτιστή PCB.συχνά απαιτείται εξειδικευμένη κατάρτιση για να εξοικειωθούν οι χειριστές με τη χρήση και τη συντήρηση του φορτιστή PCB, εξασφαλίζοντας την ορθή λειτουργία και τη μέγιστη αποτελεσματικότητα.

Πλεονεκτήματα του προϊόντος

1- Ειδικό σώμα από κράμα αλουμινίου, καλύτερα να γνωρίζουν την κατάσταση λειτουργίας των περιοδικών.

2Σχεδιασμός ανελκυστήρα με στερεό χάλυβα που βελτιώνει τη σταθερότητα.

3Ο έλεγχος PLC της Panasonic, πολυλειτουργικά ηλεκτρικά κυκλώματα και σχεδιασμός προγράμματος.

4Ο χρήστης-φιλικό προγραμματισμό, 4 PITCH επιλέγει, μπορεί να ορίσει το βήμα της λήψης / αποστολής PCB.

5Η τυποποιημένη διεπαφή SMEMA μπορεί να συνδεθεί με άλλους εξοπλισμούς αυτοματισμού.

6Χρησιμοποιώντας πλαστική πλαστική ταινία για τη μετάδοση του περιοδικού.

7Η ταχύτητα μετάδοσης PCB ρυθμιζόμενη.

8- Τρι-σημείο τοποθέτησης, επάνω-κάτω πνευματική συμπίεση για να εξασφαλιστεί η ακριβής θέση των περιοδικών.

9Το σύστημα προστασίας από σπρώξιμο εξασφαλίζει ότι το PCB δεν θα καταστραφεί.
