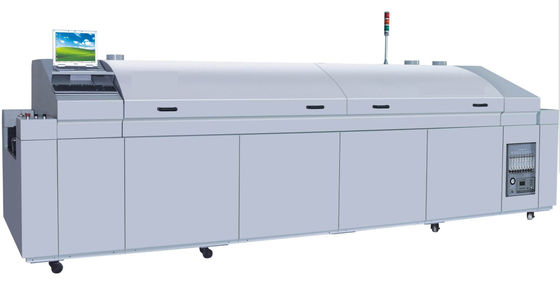

6/8/10 Ζώνη Επιστροφής Φούρνο μηχανή συγκόλλησης Επιστροφής Φούρνος συγκόλλησης

Η επανειλημμένη συγκόλληση περιλαμβάνει το λιώσιμο μιας πάστες από συγκόλληση και ροή για να σχηματιστεί ένας μόνιμος δεσμός μεταξύ ηλεκτρονικών εξαρτημάτων και κυκλωτικών πλακών.Μια τυπική διαδικασία συγκόλλησης με επανεξέλιξη πραγματοποιείται ως εξής:Η διαδικασία ξεκινά με τοποθέτηση ενός προτύπου με τρύπες που έχουν κοπεί για μεμονωμένες πλακέτες πάνω από ένα PCB και την εφαρμογή πάστα συγκόλλησης στο PCB με ένα εκτυπωτή οθόνης.Μια μηχανή επιλογής και τοποθέτησης ή άλλο εξοπλισμό τοποθέτησης στη συνέχεια τοποθετεί τα ηλεκτρονικά εξαρτήματα στο PCBΗ επιφάνεια στη συνέχεια αποστέλλεται μέσω ενός φούρνου επανεξέτασης για να θερμανθεί η πάστα και στη συνέχεια να κρυώσει, σχηματίζοντας μόνιμο δεσμό μεταξύ των εξαρτημάτων και του PCB.Η σανίδα μπορεί στη συνέχεια να υποβληθεί σε καθαρισμό., δοκιμές, συσκευασία ή περαιτέρω συναρμολόγηση σε τελικό προϊόν.

Μια τυπική διαδικασία συγκόλλησης με επανεξέταση ακολουθεί ένα προφίλ θερμοκρασίας που χαρακτηρίζει τον βέλτιστο ρυθμό θέρμανσης και ψύξης που θα πρέπει να βιώσει η πάστα συγκόλλησης και τα εξαρτήματα.Οι τέσσερις κύριες ζώνες του θερμικού προφίλ είναι η προθερμία, απορρόφηση/πρώιμη ροή/ξήρανση, επαναροή και ψύξη.

Η ζώνη προθέρμανσης περιλαμβάνει τη θέρμανση ολόκληρης της συναρμολόγησης με ελεγχόμενο ρυθμό μεταξύ 1 ∼ 4 °C σε θερμοκρασίες από 100 έως 150 °C.Η ταχύτητα θέρμανσης σε αυτή τη ζώνη είναι κρίσιμη για την αποφυγή θερμικού σοκ στα εξαρτήματα.

Η ζώνη απορροφής διατηρεί τη θερμοκρασία σε σταθερό επίπεδο για έως και δύο λεπτά μεταξύ 150 και 170°C. Αυτό επιτρέπει την ενεργοποίηση ροών και τη σταθεροποίηση της θερμοκρασίας σε όλα τα εξαρτήματα.

Η ζώνη επανεξέτασης θερμαίνει το σύνολο σε θερμοκρασία υψηλότερη από το σημείο τήξης του συγκόλλησης για 30 έως 60 δευτερόλεπτα για να εξασφαλιστεί η επανεξέταση για κάθε συγκολλημένο μολύβι.

Η ζώνη ψύξης μειώνει τη θερμοκρασία με ελεγχόμενο ρυθμό μεταξύ 1 και 4 °C για να σχηματίζει ομοιόμορφα στερεές διασυνδέσεις συγκόλλησης μεταξύ των κατασκευαστικών στοιχείων και της πλακέτας,με ιδανικό μέγεθος κόκκων και δομική αντοχή.

Οι σημερινοί φούρνοι ανακύκλωσης έχουν διάφορα χαρακτηριστικά προσαρμοσμένα στην προβλεπόμενη χρήση, τη διάρκεια παραγωγής και το επιθυμητό αποτέλεσμα.Η επιλογή ενός φούρνου επανεξέτασης απαιτεί την εξέταση όλων των πτυχών που επηρεάζουν τη διαδικασία παραγωγήςΗ εξέταση των ακόλουθων κριτηρίων μπορεί να είναι χρήσιμη κατά την επιλογή ενός φούρνου επανεξέτασης:

• Θερμική απόδοση
• Περιορισμός
• Μέγιστη ονομαστική θερμοκρασία
• Τεχνολογία θέρμανσης
• Τύπος φούρνου επανεξέτασης
• Διάταξη εισόδου
• Μέγιστο πλάτος και ύψος PCB
• Ταχύτητα του μεταφορέα
• Σχεδιασμός μεταφορέα
• Αέριο επεξεργασίας
• Λογισμικό υπολογιστών και διεπαφή υπολογιστών
• Ηλεκτρική τροφοδοσία
• Λογισμικό
• Αξιόπιστη
• Υπηρεσιμότητα
• Χρονοδιάλειμμα συντήρησης

Έχουμε πλήρη γκάμα από μηχανές επιλογής και τοποθέτησης SMT για FUJI, JUKI, Samsung, YAMAHA, και ούτω καθεξής, τροφοδότης, πύραυλο, SMT μηχανή επιλογής και τοποθέτησης, μεταγωγός PCB, κύλινδρο, και τροφοδότης δονήσεων, οτιδήποτε χρειάζεστε,Απλά πες μου.!

Η κύρια μάρκα είναι η Fuji YAMAHA Samsung SONY βαριά μηχανή

1. Ελαιολάδι λιπαντικού SMT
2. Μέρη SMT
3. Σφουγγάρι και τροφοδότης
4. Σωλήνες και άλλα μέρη της μηχανής
