| Τροποποιημένο: | 1Μαρτίνα/Μαρτίνες |
| τιμή: | 116901~84507$ |
| Τυπική συσκευασία: | 1- ξύλινη θήκη και συσκευασία κενού |
| Περίοδος παράδοσης: | 3-5 ημέρες |
| Μέθοδος πληρωμής: | T/T, Western Union, Paypal, πιστωτική κάρτα |
| Ικανότητα εφοδιασμού: | 5000 |

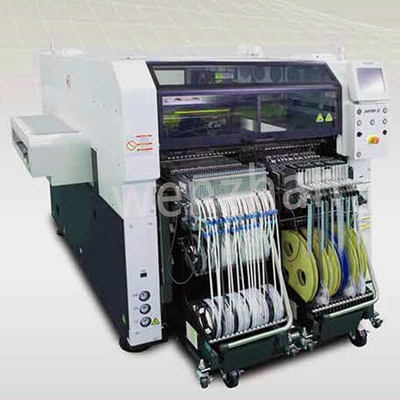

μηχανή τοποθέτησης τσιπ NPM WX WXS μηχανή επιλογής και τοποθέτησης
Η μηχανή επιλογής και τοποθέτησης PM WX WXS είναι μια εξελιγμένη και αποτελεσματική μηχανή που χρησιμοποιείται στη διαδικασία συναρμολόγησης με τεχνολογία επιφανειακής τοποθέτησης (SMT).Έχει σχεδιαστεί για να τοποθετεί με ακρίβεια ηλεκτρονικά εξαρτήματα σε κυκλώματα κυκλώματος με ταχύτητα και ακρίβεια.
Τα βασικά χαρακτηριστικά και λειτουργίες της μηχανής επιλογής και τοποθέτησης PM WX WXS περιλαμβάνουν:
1. Ανώτατη ταχύτητα και υψηλή ακρίβεια τοποθέτησης: Το μηχάνημα είναι ικανό να τοποθετεί εξαρτήματα γρήγορα και με ακρίβεια, καθιστώντας το κατάλληλο για περιβάλλοντα παραγωγής μεγάλου όγκου.
2. Ενσωμάτωση συστήματος όρασης: Η μηχανή PM WX WXS είναι εξοπλισμένη με σύστημα όρασης που επιτρέπει την ακριβή ευθυγράμμιση και επιθεώρηση των εξαρτημάτων, εξασφαλίζοντας την ακριβή τοποθέτηση των εξαρτημάτων στο PCB.
3Σύστημα τοποθέτησης πολλαπλών κεφαλιών: Το μηχάνημα διαθέτει σύστημα τοποθέτησης πολλαπλών κεφαλιών, το οποίο του επιτρέπει να επιλέγει και να τοποθετεί πολλά εξαρτήματα ταυτόχρονα, βελτιώνοντας την παραγωγικότητα και την αποτελεσματικότητα.
4. Ευέλικτος χειρισμός εξαρτημάτων: Η μηχανή PM WX WXS μπορεί να χειριστεί ένα ευρύ φάσμα τύπων και μεγεθών εξαρτημάτων, συμπεριλαμβανομένων αντίστασεων, πυκνωτών, ICs, LEDs και πολλά άλλα,καθιστώντας το ευέλικτο για διάφορες απαιτήσεις συναρμολόγησης.
5- φιλικό προς το χρήστη περιβάλλον: Το μηχάνημα είναι εξοπλισμένο με μια διαισθητική διεπαφή που επιτρέπει στους χειριστές να προγραμματίζουν και να ελέγχουν εύκολα τη διαδικασία τοποθέτησης, βελτιστοποιώντας την λειτουργική απόδοση.
Για να χρησιμοποιήσετε τη μηχανή επιλογής και τοποθέτησης PM WX WXS, οι χειριστές πρέπει πρώτα να εισάγουν τα δεδομένα τοποθέτησης των εξαρτημάτων, συμπεριλαμβανομένου του τύπου, του μεγέθους, του προσανατολισμού και της τοποθεσίας τοποθέτησης των εξαρτημάτων στο PCB.Το μηχάνημα στη συνέχεια φορτώνεται με τα εξαρτήματα που πρέπει να τοποθετηθούν, και το PCB τοποθετείται στην περιοχή εργασίας του μηχανήματος.
Οι χειριστές πρέπει να εξασφαλίζουν ότι το μηχάνημα είναι σωστά βαθμονωμένο και ότι τα εξαρτήματα φορτώνονται σωστά, ώστε να αποφεύγονται σφάλματα τοποθέτησης.οι φορείς εκμετάλλευσης εποπτεύουν τη διαδικασία τοποθέτησης και πραγματοποιούν τυχόν αναγκαίες προσαρμογές για να διασφαλίσουν την ακριβή και συνεπή τοποθέτηση των εξαρτημάτων.
Συνοπτικά, η PM WX WXS Pick and Place Machine είναι μια αξιόπιστη και ευπροσάρμοστη λύση για την αυτοματοποιημένη τοποθέτηση εξαρτημάτων σε διαδικασίες συναρμολόγησης PCB.ολοκλήρωση συστήματος όρασης, σύστημα τοποθέτησης πολλαπλών κεφαλιών και φιλική προς το χρήστη διεπαφή το καθιστούν εξαιρετική επιλογή για μια ποικιλία εφαρμογών συναρμολόγησης SMT.
| Πληροφοριακή ταυτότητα | NPM-WX | Επικαιροποίηση | |
| Αριθμός μοντέλου. | NM-EJM9D | NM-EJM2E | |
|
PCB
|
Λειτουργία μονοδρόμου | Εγκατάσταση παρτίδας: L 50 × W 50 ~ L 750 × W 610 Δύο θέσεις στερέωσης: L 50 × W 50 ~ L 350 × W 610 |
|
|
Δύο λωρίδες
|
Διπλή μεταφορά (παρτίδα): L 50 × W 50 ~ L 750 × W 300 Διπλή μεταφορά (2 θέσεις): L50 × W 50 ~ L350 × W 300 |
||
| Μία μεταφορά (παρτίδα): L 50 × W 50 ~ L 750 × W 590 Μία μεταφορά (2 θέσεις): L50 × W 50 ~ L350 × W 590 |
|||
| Ηλεκτρική πηγή | Τριφογενής εναλλασσόμενος 200, 220, 380, 400, 420, 480 V 3,0 kVA | Τριφογενής εναλλασσόμενος 200, 220, 380, 400, 420, 480 V 2,1 kVA | |
| Πνευματική πηγή *1 | - Μίνι.0.5 MPa, 200 L/min (Α.Ν.Ρ.) | ||
| Μέγεθος (mm) | W 1 410 * 2 × D 2 570 * 3 × H 1 444 * 4 | ||
| Μάζα | 2 740 κιλά (Μόνο για το κύριο σώμα: Αυτό διαφέρει ανάλογα με τη διαμόρφωση επιλογής.) |
2 660 κιλά (Μόνο για το κύριο σώμα: Αυτό διαφέρει ανάλογα με τη διαμόρφωση επιλογής.) |
|
| Κεφαλής τοποθέτησης | 1 κεφαλή από κάθε πλευρά (προς τα εμπρός, προς τα πίσω) | 1 κεφαλή (πίσω κάμερα είναι προαιρετική) | |
|
Συστατικό
|
Ηχογράφηση
|
Ταινία: 4 ~ 56 / 72 / 88 / 104 mm | |
| Προδιαγραφές του μπροστινού πίσω καροτσιού τροφοδοσίας με 17 τρύπες: Μέγιστος αριθμός 136 τύπων προϊόντων (4, 8mm ταινία) | |||
| Κουράγιο | Προδιαγραφές του εμπρόσθιου πίσω φορτηγού τροφοδοσίας με 17 τρύπες: Μέγιστος αριθμός 32 τύπων προϊόντων (αποτροφοδότης με μία ράβδο) |
Προδιαγραφές του εμπρόσθιου πίσω φορτηγού τροφοδοσίας με 17 τρύπες: Μέγιστος αριθμός 16 τύπων προϊόντων *5 (μονοπαγίδα τροφοδότησης) |
|
| Τραπέζι | Προδιαγραφές ενός πλευρικού δίσκου: Max.24, Προδιαγραφές του μπροστινού και πίσω δίσκου: Max.48 | ||
| Κεφαλής τοποθέτησης | Ελαφρύ Κεφαλή V2 με 16 ακροφύσια (ανά άτομο) |
Ελαφρύ Κεφαλή με 8 ακροφύσια (ανά άτομο) |
Κεφαλάκι με 4 ακροφύσια (ανά άτομο) |
Κεφαλή με 3 ακροφύσια V2 (ανά άτομο) |
| Μέγιστη ταχύτητα | 43 000 χλμ. την ώρα (0,084 s / τσιπ) |
23 000 χλμ. την ώρα (0,155 σ / τσιπ) |
8 400 χλμ. την ώρα (0,429 σ / τσιπ) 7 800 χλμ. την ώρα (0,462 s / QFP τροφοδότης) 7 100 χλμ. την ώρα (0,507 σ / δοχείο QFP) *8 |
9 400 χλμ. την ώρα (0,383 σ / τσιπ) 7 300 χλμ. την ώρα (0,493 s / QFP τροφοδότης) 6 350 σπ/ώρα (0,567 s / δοχείο QFP) *9 |
| Ακριβότητα τοποθέτησης (Cpk) 1 |
±25 μm/ chip | ±25 μm/ chip ±40 μm/QFP □12 mm κάτω ±25 μm/QFP □12 mm ~ □32 mm |
±20 μm/ QFP | ±20 μm/ QFP |
| Διάμετροι των κατασκευαστικών στοιχείων (μμ) |
0201 τσιπ *6*7 / 03015 τσιπ *6 0402 chip *6 ~ L 6 × W 6 × T 3 |
0402 chip *6 ~ L 45 × W 45 × T 12 ή L 100 × W 40 × T 12 | 0603 τσιπ ~ L 120 × W 90 × T 40 ή L 150 × W 25 × T 40 | 0603 τσιπ ~ L 120 × W 90 × T 40 ή L 150 × W 25 × T 40 |
