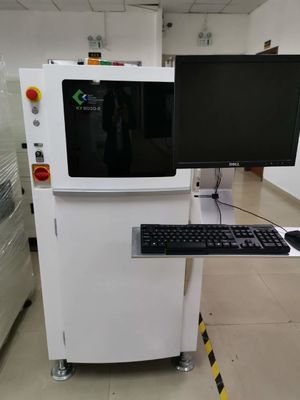

3D KOH YOUNG SPI Μηχανή KY8030 SMT SPI Μηχανή

Το μηχάνημα KY8030 SPI είναι ένας εξειδικευμένος εξοπλισμός που χρησιμοποιείται στη βιομηχανία κατασκευής ηλεκτρονικών για την επιθεώρηση πάστας συγκόλλησης (SPI) κατά τη διαδικασία συναρμολόγησης τεχνολογίας επιφανειακής τοποθέτησης (SMT). Προσφέρει προηγμένα χαρακτηριστικά και δυνατότητες που εξασφαλίζουν ακριβή και αποτελεσματική επιθεώρηση των εναποθέσεων πάστας συγκόλλησης σε τυπωμένα κυκλώματα (PCB) πριν από την τοποθέτηση εξαρτημάτων.

• Πλήρεις λύσεις μέτρησης και επιθεώρησης 3D
• Επίλυση προβλημάτων σκίασης χρησιμοποιώντας αμφίδρομη προβολή
• Πλήρης λύση ανίχνευσης ξένων αντικειμένων 3D, εφαρμόσιμη σε ολόκληρο το PCB
• Παρέχει ακριβή δεδομένα επιθεώρησης με αντιστάθμιση παραμόρφωσης PCB σε πραγματικό χρόνο
• Λύση βελτιστοποίησης διεργασίας βάσει πλήρων δεδομένων 3D: υλοποίηση Industry 4.0/Smart Factory
• Βελτιστοποίηση διεργασίας σε πραγματικό χρόνο μέσω ισχυρής ανάλυσης SPC
• Παρέχει ισχυρά εργαλεία βελτιστοποίησης της διαδικασίας εκτύπωσης
• Ένα κορυφαίο μοντέλο κατάλληλο για γραμμές παραγωγής υψηλής ταχύτητας και μεγάλου όγκου

1. Απεικόνιση υψηλής ανάλυσης: Το μηχάνημα KY8030 SPI χρησιμοποιεί τεχνολογία απεικόνισης υψηλής ανάλυσης για την καταγραφή λεπτομερών εικόνων των εναποθέσεων πάστας συγκόλλησης στο PCB. Αυτή η δυνατότητα απεικόνισης επιτρέπει την ακριβή επιθεώρηση και μέτρηση του όγκου, του σχήματος και της ευθυγράμμισης της πάστας.
2. Επιθεώρηση 3D: Το μηχάνημα είναι εξοπλισμένο με ένα σύστημα επιθεώρησης 3D που χρησιμοποιεί λέιζερ ή προβολή δομημένου φωτός για τη δημιουργία μιας λεπτομερούς τρισδιάστατης αναπαράστασης των εναποθέσεων πάστας συγκόλλησης. Αυτό επιτρέπει την ακριβή μέτρηση ύψους και την ανίχνευση ελαττωμάτων όπως ανεπαρκής ή υπερβολική πάστα συγκόλλησης.
3. Αυτόματη επιθεώρηση: Το μηχάνημα KY8030 SPI σαρώνει και επιθεωρεί αυτόματα τις εναποθέσεις πάστας συγκόλλησης στα PCB. Συγκρίνει τα επιθεωρημένα δεδομένα με προκαθορισμένες προδιαγραφές και εντοπίζει τυχόν αποκλίσεις ή ελαττώματα σε πραγματικό χρόνο.
4. Ανάλυση δεδομένων επιθεώρησης: Το μηχάνημα παρέχει ολοκληρωμένες δυνατότητες ανάλυσης δεδομένων, συμπεριλαμβανομένης της στατιστικής ανάλυσης και της οπτικοποίησης δεδομένων. Επιτρέπει στους χειριστές να αναλύουν τάσεις, να εντοπίζουν παραλλαγές διεργασιών και να λαμβάνουν τεκμηριωμένες αποφάσεις για τη βελτιστοποίηση της διεργασίας και τη βελτίωση της ποιότητας.
5. Διαισθητικό περιβάλλον εργασίας χρήστη: Το μηχάνημα είναι εξοπλισμένο με ένα φιλικό προς το χρήστη περιβάλλον εργασίας που επιτρέπει στους χειριστές να ρυθμίζουν τις παραμέτρους επιθεώρησης, να ορίζουν περιοχές επιθεώρησης και να οπτικοποιούν τα αποτελέσματα της επιθεώρησης. Η διεπαφή παρέχει εύκολες στην κατανόηση γραφικές αναπαραστάσεις για γρήγορη ερμηνεία των δεδομένων επιθεώρησης.

1. Ρύθμιση: Βεβαιωθείτε ότι το μηχάνημα KY8030 SPI είναι σωστά εγκατεστημένο και συνδεδεμένο στην παροχή ρεύματος. Βαθμονομήστε το μηχάνημα σύμφωνα με τις οδηγίες του κατασκευαστή για να εξασφαλίσετε ακριβή μέτρηση και επιθεώρηση.
2. Προετοιμασία PCB: Προετοιμάστε τα PCB για επιθεώρηση διασφαλίζοντας ότι η πάστα συγκόλλησης εφαρμόζεται με ακρίβεια και στις κατάλληλες θέσεις. Επαληθεύστε ότι τα PCB είναι καθαρά και απαλλαγμένα από τυχόν ρύπους που μπορεί να επηρεάσουν την επιθεώρηση.
3. Προγραμματισμός: Χρησιμοποιήστε τη διεπαφή του μηχανήματος για να ρυθμίσετε τις παραμέτρους επιθεώρησης, όπως η περιοχή επιθεώρησης, οι τιμές κατωφλίου και τα κριτήρια ανίχνευσης ελαττωμάτων. Ορίστε τις απαιτήσεις επιθεώρησης με βάση τις προδιαγραφές πάστας συγκόλλησης και τις οδηγίες της διαδικασίας συναρμολόγησης.
4. Φόρτωση: Τοποθετήστε τα PCB στη σκηνή επιθεώρησης ή στο σύστημα μεταφοράς του μηχανήματος KY8030 SPI. Εξασφαλίστε τη σωστή ευθυγράμμιση και στερέωση για να αποτρέψετε τυχόν κίνηση ή κακή ευθυγράμμιση κατά τη διαδικασία επιθεώρησης.
5. Επιθεώρηση: Ξεκινήστε τη διαδικασία επιθεώρησης χρησιμοποιώντας τη διεπαφή του μηχανήματος. Το μηχάνημα θα σαρώσει αυτόματα τις εναποθέσεις πάστας συγκόλλησης στα PCB, καταγράφοντας εικόνες και συλλέγοντας δεδομένα επιθεώρησης. Παρακολουθήστε τα αποτελέσματα της επιθεώρησης σε πραγματικό χρόνο και εντοπίστε τυχόν ελαττώματα ή αποκλίσεις από τις προκαθορισμένες προδιαγραφές.
6. Ανάλυση δεδομένων: Αναλύστε τα δεδομένα επιθεώρησης χρησιμοποιώντας τα εργαλεία ανάλυσης δεδομένων του μηχανήματος. Χρησιμοποιήστε στατιστική ανάλυση, οπτικοποίηση και παρακολούθηση τάσεων για να εντοπίσετε παραλλαγές διεργασιών και να λάβετε κατάλληλες διορθωτικές ενέργειες εάν είναι απαραίτητο.
7. Αναφορά: Δημιουργήστε αναφορές επιθεώρησης που συνοψίζουν τα αποτελέσματα της επιθεώρησης, συμπεριλαμβανομένης της ανάλυσης ελαττωμάτων, των στατιστικών δεδομένων και των οπτικών αναπαραστάσεων. Αυτές οι αναφορές μπορούν να χρησιμοποιηθούν για τη βελτίωση της διαδικασίας και σκοπούς τεκμηρίωσης.
8. Συντήρηση: Καθαρίζετε τακτικά το σύστημα απεικόνισης και τη σκηνή επιθεώρησης του μηχανήματος για να εξασφαλίσετε ακριβή και αξιόπιστη απόδοση. Ακολουθήστε τις οδηγίες συντήρησης του κατασκευαστή για τυχόν απαιτούμενη βαθμονόμηση ή αντικατάσταση εξαρτημάτων.

Το μηχάνημα KY8030 SPI προσφέρει προηγμένες δυνατότητες για ακριβή επιθεώρηση πάστας συγκόλλησης στην κατασκευή ηλεκτρονικών. Ακολουθώντας τις σωστές οδηγίες εγκατάστασης και χρήσης, επιτρέπει τον αποτελεσματικό έλεγχο της διαδικασίας και τη διασφάλιση της ποιότητας στη διαδικασία συναρμολόγησης SMT.

1. Εάν το μηχάνημα έχει κάποιο πρόβλημα αφού το παραλάβω, τι μπορώ να κάνω;
2. Δωρεάν ανταλλακτικά σας αποστέλλονται κατά την περίοδο εγγύησης του μηχανήματος.
3. MOQ;
4. 1 σετ μηχανήματος, η μικτή παραγγελία είναι επίσης ευπρόσδεκτη.
5. Πώς μπορώ να αγοράσω αυτό το μηχάνημα από εσάς; (Πολύ εύκολο και ευέλικτο!)
6. Α. Συμβουλευτείτε μας σχετικά με αυτό το προϊόν online ή μέσω e-mail.
7. Β. Διαπραγματευτείτε και επιβεβαιώστε την τελική τιμή, την αποστολή, τις μεθόδους πληρωμής και άλλους όρους.
8. Γ. Σας στέλνουμε το τιμολόγιο proforma και επιβεβαιώνουμε την παραγγελία σας.
9. Δ. Πραγματοποιήστε την πληρωμή σύμφωνα με τη μέθοδο που αναγράφεται στο τιμολόγιο proforma.
10. Ε. Ετοιμάζουμε την παραγγελία σας όσον αφορά το τιμολόγιο proforma μετά την επιβεβαίωση της πλήρους πληρωμής σας.
11. Και 100% έλεγχος ποιότητας πριν από την αποστολή.
12. ΣΤ. Στείλτε την παραγγελία σας αεροπορικώς ή δια θαλάσσης.
